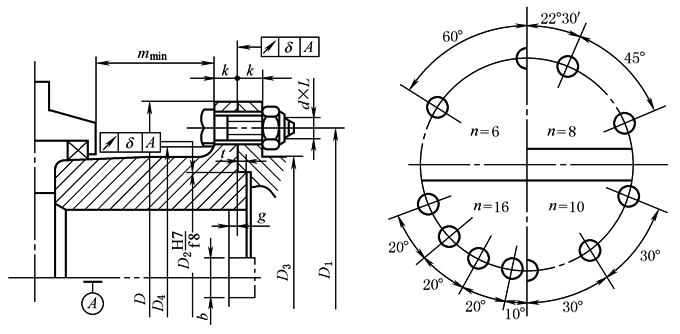

SWC 型万向联轴器与相配件的连接尺寸及螺栓预紧力矩
万向联轴器通过高强度螺栓及螺母把两端的法兰连接在其他相配件上，其相配件的连接尺寸及螺栓预紧力矩按下表的规定。 连接螺栓从相配件的法兰侧装入，螺母由另一侧预紧，其螺栓的力学性能为10.9级；螺母的力学性能为10级。
型 号	回转 直径 D	螺栓 数 n	螺栓规格 d×L	预紧 力矩 Ta	D1 (js11)	D2 (f8)	D3		k	b (js8)		t	δ	mmin
	mm		mm	N·m	mm
SWC 100	100	6	M8×25	32	84	57	—	70.5	7	—	—		0.05	30.5
SWC 120	120	8	M10×30	64	102	75	—	84.0	8	—	—		0.05	36.8
SWC 150	150	8	M12×40	111	130	90	—	110.3	10	—	—		0.05	40.8
SWC 180	180	8	M16×60	270	155	105	128	130.5	17	—	—		0.06	70.5
SWC 225	225	8	M16×65	270	196	135	159	171	20	32	9.5		0.06	75.5
SWC 250	250	8	M18×75	372	218	150	176	190	25	40	13.0		0.06	87.0
SWC 285	285	8	M20×80	526	245	170	199	214	27	40	15.5		0.06	93.0
SWC 315	315	10	M22×95	710	280	185	231	247	32	40	15.5		0.06	109.5
SWC 350	350	10	M22×100	710	310	210	261	277	35	50	16.5		0.06	114.5
SWC 390	390	10	M24×120	906	345	235	290	308	40	70	18.5		0.06	135.5
SWC 440	440	16	M27×120	1340	390	255	325	347	42	80	20.5		0.1	137.5
SWC 490	490	16	M30×140	1820	435	275	360	387	47	90	23.0		0.1	159.5
SWC 550	550	16	M30×140	1820	492	320	420	444	50	100	23.0		0.1	159.5
SWC 620	620	10	M36×160	3170	555	380	468	498	55	100	25.5		0.1	183.0
