DH 型联轴器(JB/T 5513—1991)

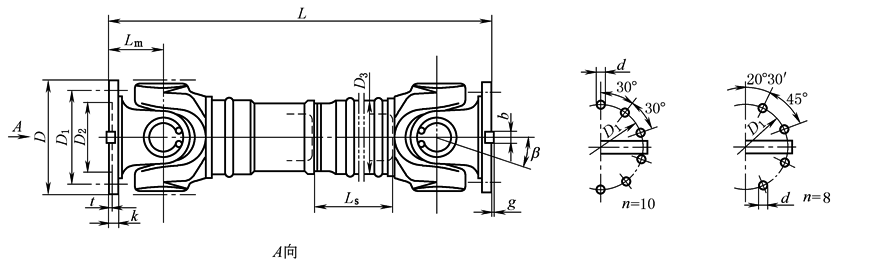

DH型—短伸缩焊接式
基本参数和主要尺寸
型 号	回转 直径 D	公称 转矩 Tn	疲劳 转矩 Tf	轴线 折角 β	伸缩 量Ls	Lmin	D1 (js11)	D2 (H7)	D3	Lm	n×d	k	t	b (h9)	g	转动惯量		质量
																Lmin	增长 100mm	Lmin	增长 100mm
	mm	kN·m		(°)	mm											kg·m^2		kg
SWC 180 DH 1	180	12.5	6.3	≤25	75	650	155	105	114	110	8×17	17	5	—	—	0.165	0.0070	58	2.8
SWC 180 DH 2					55	600										0.162		56
SWC 180 DH 3					40	550										0.160		52
SWC 225 DH 1	225	40	20	≤15	85	710	196	135	152	120	8×17	20	5	32	9.0	0.415	0.0234	95	4.9
SWC 225 DH 2					70	640										0.397		92
SWC 250 DH 1	250	63	31.5	≤15	100	795	218	150	168	140	8×19	25	6	40	12.5	0.900	0.0277	148	5.3
SWC 250 DH 2					70	735										0.885		136
SWC 285 DH 1	285	90	45	≤15	120	950	245	170	194	160	8×21	27	7	40	15.0	1.876	0.0510	229	6.3
SWC 285 DH 2					80	880										1.801		221
SWC 315 DH 1	315	125	63	≤15	130	1070	280	185	219	180	10×23	32	8	40	15.0	3.331	0.0795	346	8.0
SWC 315 DH 2					90	980										3.163		334
SWC 350 DH 1	350	180	90	≤15	140	1170	310	210	267	194	10×23	35	8	50	16.0	6.215	0.2219	508	15.0
SWC 350 DH 2					90	1070										5.824		485
SWC 390 DH 1	390	250	125	≤15	150	1300	345	235	267	215	10×25	40	8	70	18.0	11.125	0.2219	655	15.0
SWC 390 DH 2					90	1200										10.763		600
注：1.Tf—— 在交变载荷下按疲劳强度所允许的转矩；L—— 安装长度，按需要确定。 2.BH型的Lmin为缩短后的最小长度。 3.Lmin—— 缩短后的最小长度。
