BH、WH型联轴器(JB/T 5513—1991)
SWC整体叉头十字轴式联轴器为整体叉头结构，不需螺栓固定十字轴的轴承，不会出现螺栓松动、断裂的现象，便于维护并提高可靠度。其许用轴线折角 βp≤15°～25°。 标记示例： 例  SWC 315BH 型标准伸缩焊接式万向联轴器，长度L＝2500mm，标记为： SWC 315BH×2500联轴器    JB/T 5513—1991
基本参数和主要尺寸
类 型	项 目		型 号
			SWC 100□	SWC 120□	SWC 150□	SWC 180□	SWC 225□	SWC 250□	SWC 285□	SWC 315□	SWC 350□	SWC 390□	SWC 440□	SWC 490□	SWC 550□
BH WH	回转直径D	mm	100	120	150	180	225	250	285	315	350	390	440	490	550
	公称转矩Tn	kN·m	1.25	2.5	5	12.5	40	63	90	125	180	250	355	500	710
	疲劳转矩Tf		0.63	1.25	2.5	6.3	20	31.5	45	63	90	125	180	250	355
	轴线折角β	(°)	≤25	≤25	≤25	≤25	≤15	≤15	≤15	≤15	≤15	≤15	≤15	≤15	≤15
	D1(js11)	mm	84	102	130	155	196	218	245	280	310	345	390	435	492
	D2(H7)		57	75	90	105	135	150	170	185	210	235	255	275	320
	D3		60	70	89	114	152	168	194	219	267	267	325	325	426
	Lm		55	65	80	110	120	140	160	180	194	215	260	270	305

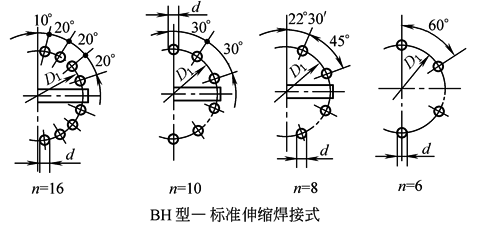

	n×d		6×9	8×11	8×13	8×17	8×17	8×19	8×21	10×23	10×23	10×25	16×28	16×31	16×31
	k		7	8	10	17	20	25	27	32	35	40	42	47	50
	t		2.5	2.5	3.0	5.0	5.0	6.0	7.0	8.0	8.0	8.0	10.0	12.0	12.0
	b(h9)		—	—	—	—	32	40	40	40	50	70	80	90	100
	g		—	—	—	—	9.0	12.5	15.0	15.0	16.0	18.0	20.0	22.5	22.5
	转动惯量， 增长100mm	kg·m^2	0.00019	0.00044	0.00157	0.007	0.0234	0.0277	0.051	0.0795	0.2219	0.2219	0.4744	0.4744	1.357
	质量，增长 100mm	kg	0.35	0.55	0.85	2.8	4.9	5.3	6.3	8.0	15.0	15.0	21.7	21.7	34.0

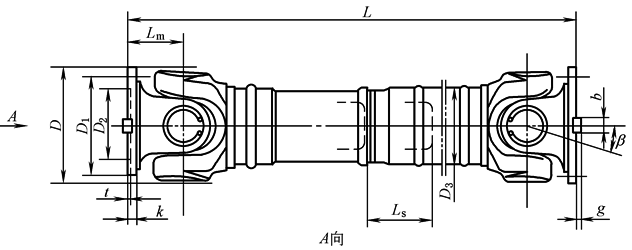

BH	伸缩量Ls	mm	55	80	80	100	140	140	140	140	150	170	190	190	240
	Lmin		390	485	590	810	920	1035	1190	1315	1410	1590	1875	1985	2300
	Lmin的 转动惯量	kg·m^2	0.0044	0.0109	0.0423	0.175	0.538	0.966	2.011	3.605	7.053	12.164	21.42	32.86	68.92
	Lmin 的质量	kg	6.1	18.8	24.5	70	122	172	263	382	582	1738	1190	1452	2380

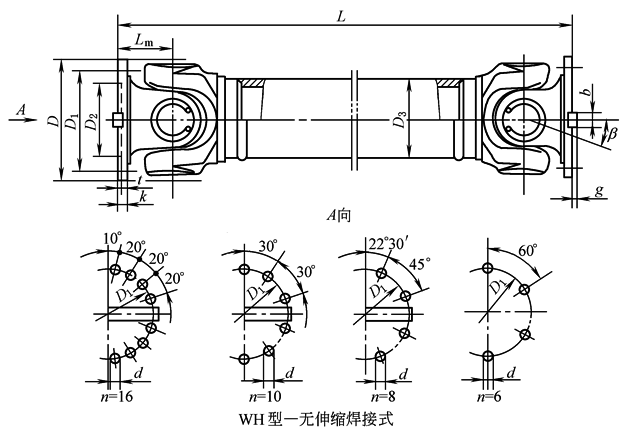

WH	Lmin	mm	243	307	350	480	520	620	720	805	875	955	1155	1205	1355
	Lmin的 转动惯量	kg·m^2	0.0039	0.0096	0.0371	0.15	0.365	0.847	1.756	2.893	5.013	6.406	15.79	26.54	48.32
	Lmin 的质量	kg	4.5	7.7	18	48	78	124	185	262	374	506	790	1014	1526
注：1.Tf——— 在交变载荷下按疲劳强度所允许的转矩；L——— 安装长度，按需要确定。 2.BH型的Lmin为缩短后的最小长度。 3.□——— 表示BH、WH任意一种类型。 4.生产厂家为四川德阳市二重基础件厂、沈阳三环机械厂、无锡市万向联轴器有限公司(该公司部分产品未编入，选用时应向该公司索要样本)。
