GCLD型、GⅡCL型和GⅡCLZ型联轴器的选用及许用补偿量 |
|||||||||||
|

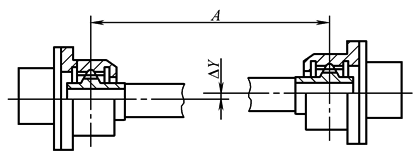

(1) 联轴器的选用 ① 联轴器应根据使用要求和工作条件选用。 ② 按照连接轴伸型式，GCLD型联轴器的主动端均可选用圆柱形(Y)、短圆柱形(J1)和圆锥形(Z1)三种轴孔型式，从动端均可选用短圆柱形(J1)、圆柱形(Y)轴孔型式；GⅡCL型联轴器的任一端都可作主、从动端；GⅡCLZ型联轴器的外齿轴套与中间轴连接，半联轴器与工作轴或电机轴连接。 ③ 联轴器允许正、反转。 ④ GⅡCLZ联轴器采用接中间轴结构时，中间轴的重量不得大于根据公称转矩计算而得的齿节圆啮合处的圆周力的2%。 ⑤ 高转速的中间轴要验算临界转速。 ⑥ 联轴器的轴孔型式和尺寸，在同一规格中按规定组合，但轴孔长度应按标准规定。 (2) 联轴器的许用补偿量 ① 当两轴线无径向位移时，外齿轴套与内齿圈轴线的许用角向补偿量和两轴线的许用角向补偿量见表1。 ② 当两轴无角向位移时，联轴器的许用径向补偿量见表2。 ③ GⅡCLZ型联轴器的许用径向补偿量ΔY见下图，并按下式计算。 ΔY＝AtanΔα＝Atan1°30′＝0.0262A(mm) ④ 联轴器两轴端轴线偏角、安装、装配最大允许误差±5′。 |
|||||||||||
|
|
|||||||||||
|

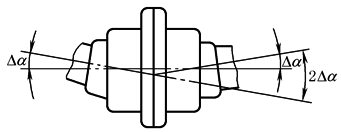

表1 |
|||||||||||
|
|
型号 |
许用角向补偿量 |
|||||||||
|
GCLD GⅡCL GⅡCLZ |
Δα |
2Δα |
|||||||||
|
1°30′ |
3° |
||||||||||
|
表2 |
|||||||||||
|
|
型号 |
GⅡCL1
|
GⅡCL2
|
GⅡCL3 GCLD1 |
GⅡCL4 GCLD2 |
GⅡCL5 GCLD3 |
GⅡCL6 GCLD4 |
GⅡCL7 GCLD5 |
|||
|
许用径向 补偿量ΔY |
1.0 |
1.0 |
1.1 |
1.2 |
1.4 |
1.4 |
1.5 |
||||
|
型号 |
GⅡCL8 GCLD6 |
GⅡCL9 GCLD7 |
GⅡCL10 GCLD8 |
GⅡCL11 GCLD9 |
GⅡCL12 GCLD10 |
GⅡCL13
|
GⅡCL14
|
||||
|
许用径向 补偿量ΔY |
1.7 |
1.8 |
2.0 |
2.1 |
2.3 |
2.6 |
4.5 |
||||
|
型号 |
GⅡCL15 |
GⅡCL16 |
GⅡCL17 |
GⅡCL18 |
GⅡCL19 |
GⅡCL20 |
GⅡCL21 |
||||
|
许用径向 补偿量ΔY |
4.8 |
5.3 |
5.4 |
5.8 |
6.0 |
6.4 |
6.6 |
||||
|
型号 |
GⅡCL22 |
GⅡCL23 |
GⅡCL24 |
GⅡCL25 |
— |
— |
— |
||||
|
许用径向 补偿量ΔY |
6.8 |
8.0 |
8.4 |
8.5 |
— |
— |
— |
||||
