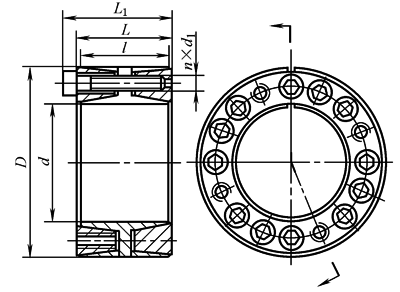

Z5型胀紧连接套的型式与基本尺寸(JB/T 7934—1999)
									同Z4型，但各锥环锥度相同，且内环中间有凸缘，便于拆卸。锥度较小，可传递很大载荷。接合面较长，对中精度较高。用于传递很大载荷和对中精度要求较高的场合
基 本 尺 寸							额 定 载 荷		胀套与 轴结合 面上的 压强 pf /MPa	胀套与 轮毂结 合面上 的压强 p'f /MPa	螺钉的 拧紧 力矩 MA /N·m	质量 /kg
d	D	l	L	L1	d1	n	轴向力 Ft/kN	转矩Mt /kN·m
/mm
100	145	60	65	77	M12	10	288	14.4	192	132	145	4.1
110	155							15.8	175	123		4.4
120	165					12	346	20.8	192	139		4.8
130	180	68	74	86	M12	15	433	28.1	193	139	145	6.5
140	190					18	519	36.3	214	157		7
150	200							39	200	150		7.4
160	210					21	606	48.5	219	167		7.8
170	225	75	81	95	M14	18	712	60.6	215	162	230	10
180	235							64.1	203	155		10.6
190	250	88	94	108	M16	20	792	75.2	178	135		14.3
200	260					24	950	95	203	156		15
210	275	98	104	120		18	970	102	187	142	355	17.5
220	285						990	109	183	141		19.8
240	305					24	1318	158	222	176		21.4
250	315						1340	167.5	215	170		22
260	325					25	1370	178	215	172		23
280	355	120	126	144	M18	24	1590	222.5	188	149	485	35.2
300	375					25	1650	248	183	146		37.4
320	405	135	142	162	M20		2140	344	192	152	690	51.3
340	425							365	181	144		54.1
360	455	158	165	187	M22		2670	480	176	139	930	75.4
380	475							508	166	133		79
400	495							535	158	128		82.8
420	515					30	3200	673	181	147		86.5
450	555	172	180	204	M24		3700	832.5	175	142	1200	112
480	585					32	3950	948	175	143		119
500	605							988	168	139		123
530	640	190	200	227	M27	30	4320	1145	157	130	1600	151
560	670							1210	148	124		160
600	710					32	1610	1380	147	124		170
注：1.Z5型胀紧连接套螺钉的机械性能等级为12.9级。 2.JB/T 7934—1999还规定了Z6型~Z20型胀紧连接套的型式与基本尺寸，此处未编入。
