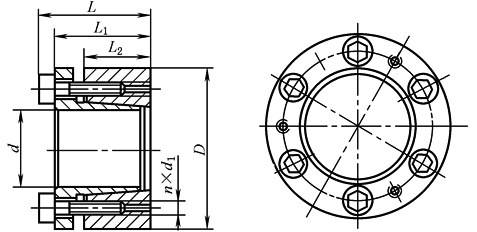

Z3型胀紧连接套的型式与基本尺寸(JB/T 7934—1999)
										内、外锥环用六角螺钉压紧。接合面较长，能自动对中。用于旋转精度要求高和传递载荷大的场合
基 本 尺 寸							额 定 载 荷		胀套与 轴结合 面上的 压强 pf /MPa	胀套与 轮毂结 合面上 的压强 p'f /MPa	螺钉的 拧紧 力矩 MA /N·m	质量 /kg
d	D	L	L1	L2	d1	n	轴向力 Ft/kN	转矩Mt /kN·m
/mm
20	47	37	31	21.7	M6	4	30	0.3	287	90	17	0.29
22	47							0.33	260	90		0.27
25	50					5	35	0.44	287	106		0.3
28	55							0.49	256	96		0.36
30	55							0.53	239	96		0.34
35	60					6	45	0.81	246	106		0.38
40	65							0.94	215	98		0.41
45	75	46	38	25.3	M8		80	1.86	283	134	41	0.7
50	80							2.07	255	126		0.76
55	85					7	90	2.54	270	138		0.82
60	90							2.77	247	130		0.88
65	95					8	105	3.58	261	141		0.94
70	110	60	50	33.4	M10	7	140	5.1	244	128	83	2.1
75	115							5.46	228	119		2.2
80	120							5.85	214	112		2.3
85	125					8	175	7.45	230	129		2.4
90	130							7.9	217	124		2.6
95	135					10	205	9.9	257	149		2.7
100	145	68	58	40.8			220	11	192	114		3.7
105	150							11.55	210	114		3.9
110	155							12.1	175	107		4
120	165					12	260	15.7	192	120		4.3
125	170				M12	10	320	17.5	189	120	145	4.8
130	180							20.7	188	120		5.9
140	190							22.5	175	114		6.3
150	200	77	65	45.4		12	380	28.5	196	130		6.7
注：Z3型胀紧连接套螺钉的机械性能等级为12.9级。
