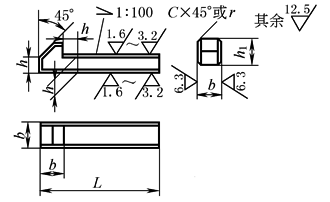

钩头型楔键的尺寸与公差(GB/T 1565—2003) mm |
|||||||||||||
|
标记示例 宽度b＝16mm、高度h＝10mm、长度L＝100mm、钩头型楔键，标记为：GB/T 1565 键16×100 |
|||||||||||||
|
宽度 b |
基本尺寸 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
25 |
|
极限偏差 (h8) |
0 －0.018 |
0 －0.022 |
0 －0.027 |
0 －0.033 |
|||||||||
|
高度 h |
基本尺寸 |
4 |
5 |
6 |
7 |
8 |
8 |
9 |
10 |
11 |
12 |
14 |
14 |
|
极限偏差 (h11) |
0 －0.075 |
0 －0.090 |
0 －0.110 |
||||||||||
|
h1 |
7 |
8 |
10 |
11 |
12 |
12 |
14 |
16 |
18 |
20 |
22 |
22 |
|
|
C 或 r |
0.16~0.25 |
0.25~0.40 |
0.40~0.60 |
0.60~0.80 |
|||||||||
|
宽度 b |
基本尺寸 |
28 |
32 |
36 |
40 |
45 |
50 |
56 |
63 |
70 |
80 |
90 |
100 |
|
极限偏差 (h8) |
0 －0.033 |
0 －0.039 |
0 －0.046 |
0 －0.054 |
|||||||||
|
高度 h |
基本尺寸 |
16 |
18 |
20 |
22 |
25 |
28 |
32 |
32 |
36 |
40 |
45 |
50 |
|
极限偏差 (h11) |
0 －0.110 |
0 －0.130 |
0 －0.160 |
||||||||||
|
h1 |
25 |
28 |
32 |
36 |
40 |
45 |
50 |
50 |
56 |
63 |
70 |
80 |
|
|
C 或 r |
0.60~0.80 |
1.00~1.20 |
1.60~2.00 |
2.50~3.00 |
|||||||||
|
长度L 极限偏差(h14) |
14，16，18，20，22，25，28，32，36，40，45，50，56，63，70，80，90，100，125，140，160，180，200，220，250，280，320，360，400，450，500 |
||||||||||||
