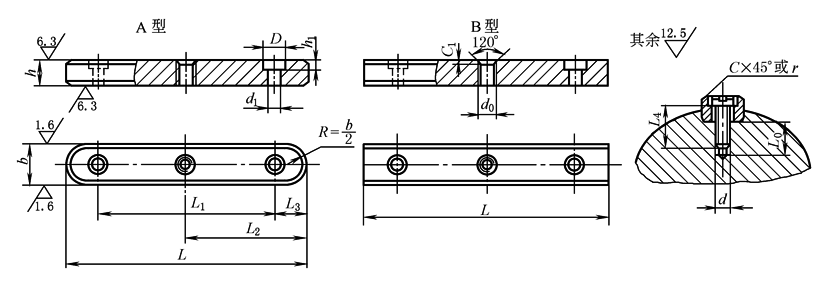

导向平键的尺寸与公差(GB/T 1097—2003) 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
标记示例： 宽度 b＝16mm、高度h＝10mm、长度L＝100mm、导向A型平键，标记为：GB/T 1097 键 16×100 宽度 b＝16mm、高度h＝10mm、长度L＝100mm、导向B型平键，标记为：GB/T 1097 键 B16×100
b		基本尺寸			8				10		12			14		16			18			20			22			25		28			32		36			40			45
		极限偏差 (h8)			0   -0.022						0 -0.027											0    -0.033											0    -0.039
h		基本尺寸			7				8		8			9		10			11			12			14			14		16			18		20			22			25
		极限偏差 (h11)			0    -0.090														0   -0.110																0    -0.130
C 或 r					0.25~0.40				0.40~0.60															0.60~0.80											1.00~1.20
h1					2.4						3.0			3.5					4.5									6					7		8
d0					M3						M4			M5					M6									M8					M10		M12
d1					3.4						4.5			5.5					6.6									9					11		14
D					6						8.5			10					12									15					18		22
C1					0.3						0.5																								1.0
L0					7				8		10								12									15					18		22
螺钉(d×L4)					M3×8				M3× 10		M4× 10			M5×10					M6×12						M6× 16			M8×16					M10× 20		M12×25
L与L1、L2、L3的对应长度系列
L	25		28	32		36	40	45		50		56	63		70		80	90		100	110		125			140	160		180		200	220		250		280	320		360	400		450
L1	13		14	16		18	20	23		26		30	35		40		48	54		60	66		75			80	90		100		110	120		140		160	180		200	220		250
L2	12.5		14	16		18	20	22.5		25		28	31.5		35		40	45		50	55		62.5			70	80		90		100	110		125		140	160		180	200		225
L3	6		7	8		9	10	11		12		13	14		15		16	18		20	22		25			30	35		40		45	50		55		60	70		80	90		100
注：1.当键长大于450mm时，为减小由于直线度而引起的问题，键长应小于10倍的键宽。 2.固定用螺钉应符合GB/T 822或GB/T 65的规定。
