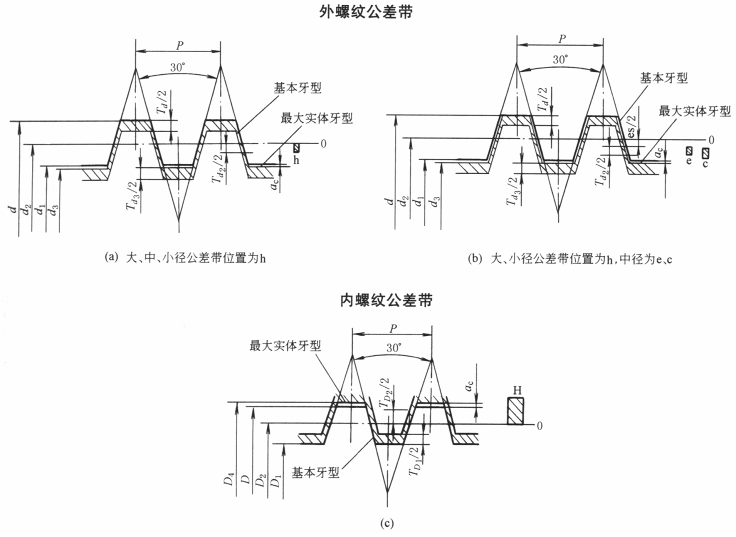

公差带及螺纹中径基本偏差（GB/T 5796.4—2005）
D4——内螺纹大径； TD1——内螺纹小径公差； D2——内螺纹中径； D1——内螺纹小径； TD2——内螺纹中径公差； P——螺距；					d——外螺纹大径； d2——外螺纹中径； d3——外螺纹小径； es——中径基本偏差； Td——外螺纹大径公差； Td2——外螺纹中径公差； Td3——外螺纹小径公差。
内、外螺纹中径基本偏差　　　　　　　　　　　　　　　　　　 μm
螺 距 P /mm	内螺纹 D2	外 螺 纹 d2			螺 距 P /mm	内螺纹D2	外 螺 纹 d2
	H EI	c es	e es	h es		H EI	c es	e es	h es
1.5	0	-140	-67	0	14	0	-355	-180	0
2	0	-150	-71	0	16	0	-375	-190	0
3	0	-170	-85	0	18	0	-400	-200	0
4	0	-190	-95	0	20	0	-425	-212	0
5	0	-212	-106	0	22	0	-450	-224	0
6	0	-236	-118	0	24	0	-475	-236	0
7	0	-250	-125	0	28	0	-500	-250	0
8	0	-265	-132	0	32	0	-530	-265	0
9	0	-280	-140	0	36	0	-560	-280	0
10	0	-300	-150	0	40	0	-600	-300	0
12	0	-335	-160	0	44	0	-630	-315	0
注：1.公差带的位置由基本偏差确定，本标准规定外螺纹的上偏差 es 及内螺纹的下偏差 EI 为基本偏差。 2.对外径的中径 d2 规定了三种公差带位置 h(图a)、e和c(图b)；对大径 d 和小径d3，只规定了一种公差带位置h，h 的基本偏差为零，e 和c的基本偏差为负值。对内螺纹的大径 D4 、中径 D2 及小径 D1 规定了一种公差位置H(图c)，其基本偏差为零。
