行程放大机构

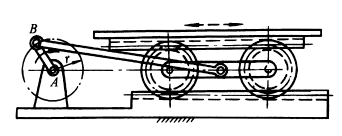

图(1)中，一对与上、下齿条同时啮合的齿轮，由曲柄AB带动作往复运动。下齿条固定不动，齿轮带动上齿条作增大行程的往复移动。曲柄长为r时，上齿条的行程S＝4r。 图(2)中，杆4上铰接有三个齿数相同的齿轮1、2、3，齿轮1和杆4下端铰接在机架上。齿轮2、3分别以偏心距e和杆5、6铰接，其偏心方位相对杆4对称。杆5、6分别与机架及滑块7铰接。主动轮1转动时，杆6带动滑块7作往复移动，行程S＝6e。
图(1)齿轮齿条机构			图(2)齿轮-连杆机构
下图a中六杆机构是由一个行程速比系数K＝1的曲柄摇杆机构ABCD和在其摇杆E处添加连杆4和滑块5组成的Ⅱ级杆组构成，并使滑块导路中心线通过线段MN的中点。行程H为 缩小尺寸CD或加大尺寸ED均可使行程H扩大，而机构的横向尺寸要比行程H相同的对心曲柄滑块机构小得多。 图b是扩大行程的六杆机构在冷床运输机上的应用。该运输机能使热轧钢料在运输过程中逐渐冷却。动力源通过减速箱驱动偏心轮1转动，通过连杆2、摇杆3、连杆5使拨杆(相当于滑块)6作往返速度相同的往复移动。前移时，拨杆6上的单向摆动的拨块7推动导轨上钢料前移一距离，而后返回原位置。
扩大行程的六杆机构

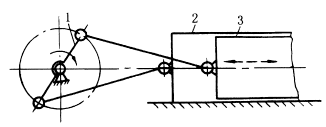

下图中，主动曲柄1转动时，通过对称铰接的两个连杆带动缸体2和活塞3作相对运动，其相对行程为曲柄长度的4倍。
压缩机机构

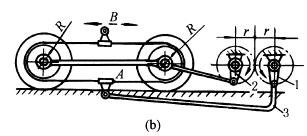

下图a，曲柄1转动，通过连杆带动小车往复移动。两车轮轴上各套有可在轴上自由旋转的轮3。两轮间用带2环绕并拉紧，带的下边在A点固定。当小车往复移动时，连于带上方的B亦作往复运动，行程为曲柄长度的4倍。 图b，小车部分与图a相同，但固定点A不与机架相连而与另一连杆3相连，曲柄1、2分别装在一对反向旋转的齿轮上，此时B的行程为曲柄长度的8倍。
带轮增大行程机构

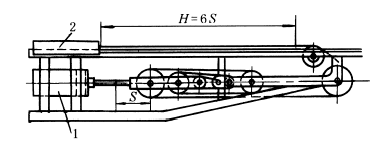

下图中，气缸1中的活塞运动时，通过绳索滑轮组使从动滑块2的运动距离为活塞运动距离的6倍。可用于弹射装置。
复式滑轮组增大行程机构
图(3)中，活塞3端部装一链轮，链条一端绕过链轮与叉车架上A点连接，另一端与叉板1在B点连接，导向滚子4可在导槽2中上下移动。叉板提升高度为活塞行程的2倍。 图(4)中，主动凸轮1回转时，其上四条凸起的对称轮廓A、B、C、D依次推动从动滑块2上四个对应的滚子a、b、c、d。使滑块作往复移动，其总行程为s＝(r-r1)+h。滑块2在各段的运动规律，取决于凸轮1上对应廓线的形状。
图(3)叉车门架提升机构		图(4)凸轮增大行程机构

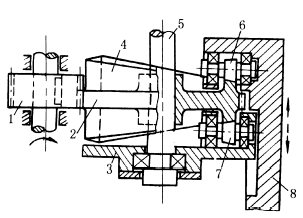

图(5)中，主动齿轮1通过齿轮2使双端面凸轮4转动，装在机架上的滚子7通过下端面凸轮使凸轮4在轴5上往复移动，凸轮4的上端面轮廓推动装在移动构件8上的滚子6，使构件8得到增大了行程的往复移动。 图(6)中，连杆2上的滚子3同时插入在构件4、5上相互交叉的两条斜槽中。滑块1上下运动时，杆2上的滚子在两个斜槽中滑动，迫使从动滑块5在机架的导轨4中左右移动，移动行程s＝2Lcosα。
图(5)双面凸轮增大行程机构		图(6)滑块增大行程机构

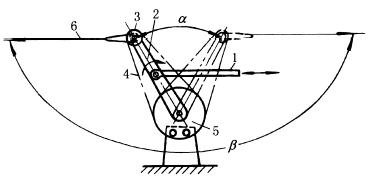

图(7)中，主动摆杆1端部的滚子插入从动杆2的槽中，杆1摆动α角时，从动杆2摆动一个增大了的β角。增大距离a(但a＜r)可以增大杆2的摆角。α、β、r和a间的关系为： 图(8)中，杆2两端各有一链轮3和5(齿数各为z3和z5)，链轮5固定不动，链轮3是行星轮，两者间用链条4连接，杆1带动摆杆2摆动一较小角度α，固定在链轮3上的从动杆6可得到一个放大了的宽摆角β。摆角的放大比率取决于两链轮的齿数比：
图(7)摆动角增大机构	图(8)宽摆角机构
