按最小传动角设计行程速比系数k＝1(φ12＝180°)的曲柄摇杆机构 |
|
|
可根据选定的最小传动角，用右图确定各杆长度，或用下列公式计算：
例：已知φ12＝180°，Y12＝40°，γmin＝50°，决定各杆的相对长度 解 查右图得， |

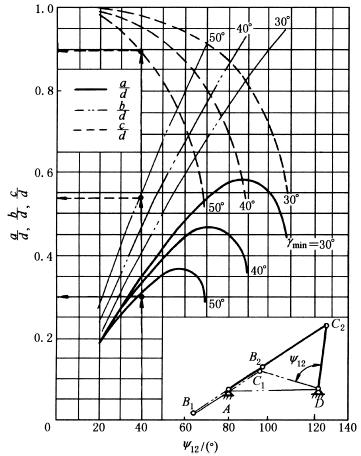

按最小传动角设计行程速比系数k＝1的曲柄摇杆机构的线图 |
|
