内、外圆锥轴向极限偏差的计算

圆锥轴向极限偏差是圆锥的某一极限圆锥与其公称圆锥轴向位置的偏离，如下图所示。规定下极限圆锥与公称圆锥的偏离为轴向上偏差es_z、ES_z；上极限圆锥与公称圆锥的偏离为轴向下偏差ei_z、EI_z。轴向上偏差与轴向下偏差代数差的绝对值为轴向公差T_z

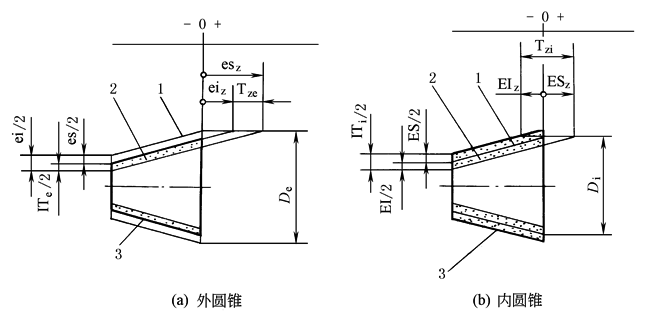

圆锥轴向极限偏差

1—公称圆锥；2—下极限圆锥；3—上极限圆锥

(1)计算公式

① 轴向上偏差：

外圆锥　　　　　　　　　　　　　　

内圆锥　　　　　　　　　　　　　　

② 轴向下偏差：

外圆锥　　　　　　　　　　　　　　

内圆锥　　　　　　　　　　　　　　

③ 轴向基本偏差：

外圆锥　　　　　　　　　　　　　　

内圆锥　　　　　　　　　　　　　　

④ 轴向公差：

外圆锥　　　　　　　　　　　　　　

内圆锥　　　　　　　　　　　　　　

(2)计算用表

锥度C等于1∶10时，按GB/T 1800.3规定的基本偏差计算所得的外圆锥的轴向基本偏差(e_z)列于表锥度C＝1∶10时，外圆锥的轴向基本偏差e_z数值。此时，按GB/T 1800.3规定的标准公差计算所得的轴向公差T_z的数值列于表锥度C＝1:10时，轴向公差T_z数值

当锥度C不等于1∶10时，圆锥的轴向基本偏差和轴向公差按表锥度C＝1∶10时，外圆锥的轴向基本偏差e_z数值、表锥度C＝1:10时，轴向公差T_z数值给出的数值，乘以表一般用途圆锥的换算系数、表特殊用途圆锥的换算系数的换算系数的换算系数进行计算

(3)基孔制的轴向极限偏差

按表锥度C＝1∶10时，外圆锥的轴向基本偏差e_z数值、锥度C＝1:10时，轴向公差T_z数值、一般用途圆锥的换算系数、特殊用途圆锥的换算系数中的数值由下列公式计算

① 对内圆锥：

基本偏差为H时

ES_z＝0

EI_z＝-T_zi

② 对外圆锥：

基本偏差为a到g时

es_z＝e_z+T_ze

ei_z＝e_z

基本偏差为h时

es_z＝+T_ze

ei_z＝0

基本偏差为js时

基本偏差为j到zc时

es_z＝e_z

ei_z＝e_z-T_ze
