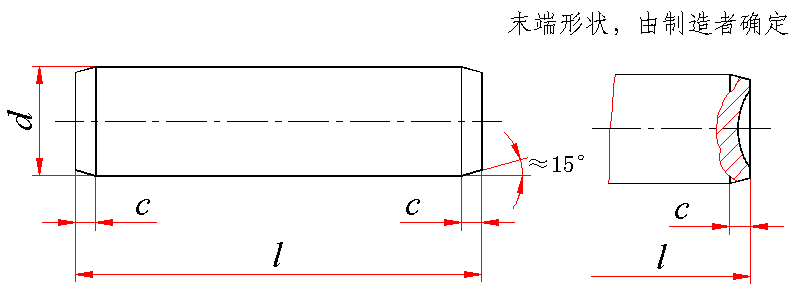

淬硬钢和马氏体不锈钢圆柱销(GB/T 119.2—2000)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
标记示例 公称直径d＝6 mm、公差为m6、公称长度l＝30 mm、材料为钢、普通淬火(A型)、表面氧化处理的圆柱销的标记: 销 GB/T 119.2 6×30 公称直径d＝6 mm、公差为m6、公称长度l＝30 mm、材料为C1组马氏体不锈钢、表面简单处理的圆柱销的标记: 销 GB/T 119.2 6×30-C1
d m6	1	1.5	2	2.5	3	4	5	6	8	10	12	16	20
c ≈	0.2	0.3	0.35	0.4	0.5	0.63	0.8	1.2	1.6	2	2.5	3	3.5
l的范围	3～10	4～16	5～20	6～24	8～30	10～40	12～50	14～60	18～80	22～100	26～100	40～100	50～100

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称	3	4	5	6	8	10	12	14	16	18	20	22	24	26	28	30
min	2.75	3.75	4.75	5.75	7.75	9.75	11.5	13.5	15.5	17.5	19.5	21.5	23.5	25.5	27.5	29.5
max	3.25	4.25	5.25	6.25	8.25	10.25	12.5	14.5	16.5	18.5	20.5	22.5	24.5	26.5	28.5	30.5
公称	32	35	40	45	50	55	60	65	70	75	80	85	90	95	100
min	31.5	34.5	39.5	44.5	49.5	54.25	59.25	64.25	69.25	74.25	79.25	84.25	89.25	94.25	99.25
max	32.5	35.5	40.5	45.5	50.5	55.75	60.75	65.75	70.75	75.75	80.75	85.75	90.75	95.75	100.75
注：公称长度大于100 mm，按20 mm递增。

技 术 条 件
材料^1^)	钢			马氏体不锈钢
	A型 普通淬火	B型 表面淬火		C1
	化学成分，%			淬火并回火硬度: 460～560HV30
	C:0.95～1.1 Si:0.15～0.35 Mn:0.25～0.4 P:0.03max S:0.025max Cr:1.35～1.65 硬度:550～650HV30	其他 C:0.06～0.13 Si:0.1～0.4 Mn:0.25～0.6 P:0.025max S:0.05max	或 C:0.15max Si:0.10max Mn:0.9～1.3 P:0.07max S:0.15～0.35 Pb:0.15～0.35
		由制造者确定 表面硬度:600～700HV1 渗碳层深度0.25～0.4mm的硬度: 550HV1min
表面粗糙度	Ra≤0.8μm
表面缺陷	不允许有不规则的和有害的缺陷。销的任何部位不得有毛刺
表面处理	不经处理；氧化；镀锌钝化；磷化			简单处理
	其他表面镀层或表面处理，应由供需双方协议。所有公差仅适用于涂、镀前的公差
1)其他材料由供需双方协议。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
公称直径/mm	1	1.5	2	2.5	3	4	5	6	8	10	12	16	20
公称长度/mm	每1000件钢制品的质量 ≈
3	0.018
4	0.025	0.055
5	0.031	0.069	0.123
6	0.037	0.083	0.148	0.231
8	0.049	0.111	0.197	0.308	0.444
10	0.062	0.139	0.247	0.385	0.555	0.986
12		0.166	0.296	0.462	0.666	1.18	1.85
14		0.194	0.345	0.539	0.777	1.38	2.16	3.11
16		0.222	0.395	0.617	0.888	1.58	2.47	3.55
18			0.444	0.694	0.999	1.78	2.77	4.00	7.10
20			0.493	0.771	1.11	1.97	3.08	4.44	7.89
22				0.848	1.22	2.17	3.39	4.88	8.68	13.56
24				0.925	1.33	2.37	3.70	5.33	9.47	14.80
26					1.44	2.56	4.01	5.77	10.26	16.03	23.08
28					1.55	2.76	4.32	6.21	11.05	17.26	24.86
30					1.66	2.96	4.62	6.66	11.84	18.50	26.63
32						3.16	4.93	7.10	12.63	19.73	28.41
34						3.35	5.24	7.55	13.42	20.96	30.19
40						3.95	6.17	8.88	15.78	24.66	35.51	63.13
45							6.94	9.99	17.76	27.74	39.95	71.02
50							7.71	11.10	19.73	30.83	44.39	78.92	123.3
55								12.21	21.70	33.91	48.83	86.81	135.6
60								13.32	23.67	36.99	53.27	94.70	148.0
65									25.65	40.07	57.71	102.6	160.3
70									27.62	43.16	62.15	110.5	172.6
75									29.59	46.24	66.59	118.4	185.0
80									31.57	49.32	71.02	126.3	197.3
85										52.41	75.46	134.2	209.6
90										55.49	79.90	142.0	222.0
95										58.57	84.34	149.9	234.3
100										61.65	88.78	157.8	246.6
