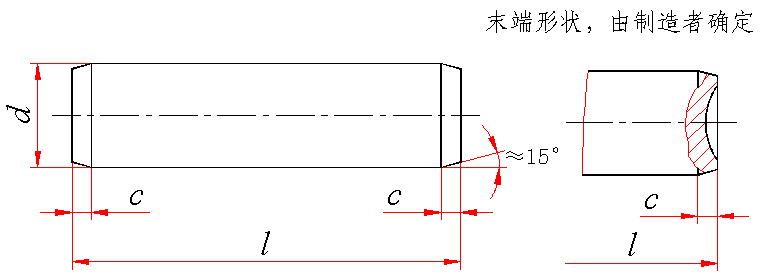

不淬硬钢和奥氏体不锈钢圆柱销(GB/T 119.1—2000)　　　　　　　　　　　　　　　　　　　　　mm
标记示例： 公称直径d＝6 mm、公差为m6、公称长度l＝30 mm、材料为钢、不经淬火、不经表面处理的圆柱销的标记： 销 GB/T 119.1 6 m6×30 公称直径d＝6 mm、公差为m6、公称长度l＝30 mm、材料为A1组奥氏体不锈钢、表面简单处理的圆柱销的标记： 销 GB/T 119.1 6 m6×30-A1
d   (m6/h8)^①	0.6	0.8	1	1.2	1.5	2	2.5	3	4	5
c ≈	0.12	0.16	0.2	0.25	0.3	0.35	0.4	0.5	0.63	0.8
l的范围	2～6	2～8	4～10	4～12	4～16	6～20	6～24	8～30	8～40	10～50
d   (m6/h8)^①	6	8	10	12	16	20	25	30	40	50
c ≈	1.2	1.6	2	2.5	3	3.5	4	5	6.3	8
l的范围	12～60	14～80	18～95	22～140	26～180	35～200	50～200	60～200	80～200	95～200
① 其他公差由供需双方协议。

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称	2	3	4	5	6	8	10	12	14	16	18	20	22
min	1.75	2.75	3.75	4.75	5.75	7.75	9.75	11.5	13.5	15.5	17.5	19.5	21.5
max	2.25	3.25	4.25	5.25	6.25	8.25	10.25	12.5	14.5	16.5	18.5	20.5	22.5
公称	24	26	28	30	32	35	40	45	50	55	60	65	70
min	23.5	25.5	27.5	29.5	31.5	34.5	39.5	44.5	49.5	54.25	59.25	64.25	69.25
max	24.5	26.5	28.5	30.5	32.5	35.5	40.5	45.5	50.5	55.75	60.75	65.75	70.75
公称	75	80	85	90	95	100	120	140	160	180	200
min	74.25	79.25	84.25	89.25	94.25	99.25	119.25	139.25	159.25	179.25	199.25
max	75.75	80.75	85.75	90.75	95.75	100.75	120.75	140.75	160.75	180.75	200.75
注：公称长度大于200mm，按20mm递增。

技 术 条 件
材 料^1^)	钢	奥氏体不锈钢
	硬度125～245 HV30	A1 硬度210～280 HV30
表面粗糙度	公差m6:Ra≤0.8μm 公差h8:Ra≤1.6μm
表面缺陷	不允许有不规则的和有害的缺陷。销的任何部位不得有毛刺
表面处理	不经处理；氧化；镀锌钝化；磷化	简单处理
	其他表面镀层或表面处理应由供需双方协议。所有公差仅适用于涂、镀前的公差
1)其他材料由供需双方协议

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
公称直径/mm	0.6	0.8	1	1.2	1.5	2	2.5	3	4	5
公称长度/mm	每1000件钢制品的质量 ≈
2	0.004	0.008
3	0.007	0.012
4	0.009	0.016	0.025	0.036	0.055
5	0.011	0.020	0.031	0.044	0.069
6	0.013	0.024	0.037	0.053	0.083	0.148	0.231
8		0.032	0.049	0.071	0.111	0.197	0.308	0.444	0.789
10			0.062	0.089	0.139	0.247	0.385	0.555	0.986	1.54
12				0.107	0.166	0.296	0.462	0.666	1.18	1.85
14					0.194	0.345	0.539	0.777	1.38	2.16
16					0.222	0.395	0.617	0.888	1.58	2.47
18						0.444	0.694	0.999	1.78	2.77
20						0.493	0.771	1.11	1.97	3.08
22							0.848	1.22	2.17	3.39
24							0.925	1.33	2.37	3.70
26								1.44	2.56	4.01
28								1.55	2.76	4.32
30								1.66	2.96	4.62
32									3.16	4.93
35									3.45	5.39
40									3.95	6.17
45										6.94
50										7.71
公称直径/mm	6	8	10	12	16	20	25	30	40	50
公称长度/mm	每1000件钢制品的质量 ≈
12	2.66
14	3.11	5.52
16	3.55	6.31
18	4.00	7.10	11.10
20	4.44	7.89	12.33
22	4.88	8.68	13.56	19.53
24	5.33	9.47	14.80	21.31
26	5.77	10.26	16.03	23.08	41.04
28	6.21	11.05	17.26	24.86	44.19
30	6.66	11.84	18.50	26.63	47.35
32	7.10	12.63	19.73	28.41	50.51
35	7.77	13.81	21.58	31.07	55.24	86.31
40	8.88	15.78	24.66	35.51	63.13	98.64
45	9.99	17.76	27.74	39.95	71.02	111.0
50	11.10	19.73	30.83	44.39	78.92	123.3	192.7
55	12.21	21.70	33.91	48.83	86.81	135.6	211.9
60	13.32	23.67	36.99	53.27	94.70	148.0	231.2	332.9
65		25.65	40.07	57.71	102.6	160.3	250.5	360.7
70		27.62	43.16	62.15	110.5	172.6	269.7	388.4
75		29.59	46.24	66.59	118.4	185.0	289.0	416.2
80		31.57	49.32	71.02	126.3	197.3	308.3	443.9	789.2
85			52.41	75.46	134.2	209.6	327.5	471.6	838.5
90			55.49	79.90	142.0	222.0	346.8	499.4	887.8
95			58.57	84.34	149.9	234.3	366.1	527.1	937.1	1464
100				88.78	157.8	246.6	385.3	554.9	986.4	1541
120				106.5	189.4	295.9	462.4	665.9	1184	1850
140				124.3	221.0	345.3	539.5	776.8	1381	2158
160					252.5	394.6	616.5	887.8	1578	2466
180					284.1	443.9	693.6	998.8	1776	2774
200						493.2	770.7	1110	1973	3083
