沉头铆钉（GB869-86）

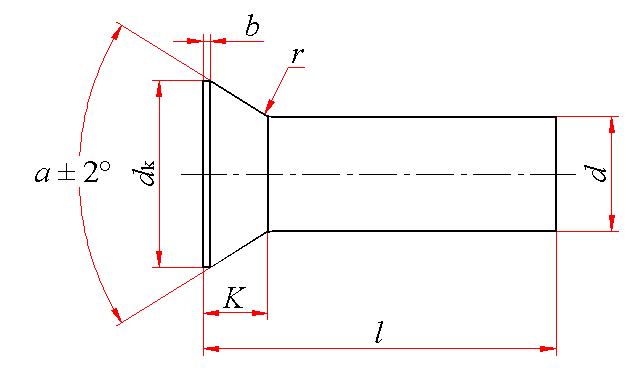

沉头铆钉 (GB/T 869—1986) 　　　　 mm

标记示例：公称直径d＝5mm、公称长度l＝30mm、材料为BL2、不经表面处理的沉头铆钉的标记：铆钉 GB/T 869 5×30
d			d_k		α	r max	b max	K ≈	l的范围
公称	max	min	max	min	α	r max	b max	K ≈	l的范围
1	1.06	0.94	2.03	1.77	90°	0.1	0.2	0.5	2~8
(1.2)	1.26	1.14	2.23	1.97	90°	0.1	0.2	0.5	2.5~8
1.4	1.46	1.34	2.83	2.57	90°	0.1	0.2	0.7	3~12
(1.6)	1.66	1.54	3.03	2.77	90°	0.1	0.2	0.7	3~12
2	2.06	1.94	4.05	3.75	90°	0.1	0.2	1	3.5~16
2.5	2.56	2.44	4.75	4.45	90°	0.1	0.2	1.1	5~18
3	3.06	2.94	5.35	5.05	90°	0.1	0.2	1.2	5~22
(3.5)	3.58	3.42	6.28	5.92	90°	0.3	0.4	1.4	6~24
4	4.08	3.92	7.18	6.82	90°	0.3	0.4	1.6	6~30
5	5.08	4.92	8.98	8.62	90°	0.3	0.4	2	6~50
6	6.08	5.92	10.62	10.18	90°	0.3	0.4	2.4	6~50
8	8.1	7.9	14.22	13.78	90°	0.3	0.4	3.2	12~60
10	10.1	9.9	17.82	17.38	90°	0.3	0.4	4	16~75
12	12.12	11.88	18.86	18.34	60°	0.4	0.5	6	18~75
(14)	14.12	13.88	21.76	21.24	60°	0.4	0.5	7	20~100
16	16.12	15.88	24.96	24.44	60°	0.4	0.5	8	24~100
注：尽可能不采用括号内的规格。

公称长度l的规格系列：　　　 mm
公称	2	2.5	3	3.5	4	5	6	7	8	9	10	11	12	13	14	15	16
min	1.8	2.3	2.8	3.26	3.76	4.76	5.76	6.71	7.71	8.71	9.71	10.65	11.65	12.65	13.65	14.65	15.65
max	2.2	2.7	3.2	3.74	4.24	5.24	6.24	7.29	8.29	9.29	10.29	11.35	12.35	13.35	14.35	15.35	16.35
公称	17	18	19	20	22	24	26	28	30	32	34	36	38	40	42	44	46
min	16.65	17.65	18.58	19.58	21.58	23.58	25.58	27.58	29.58	31.5	33.5	35.5	37.5	39.5	41.5	43.5	45.5
max	17.35	18.35	19.42	20.42	22.42	24.42	26.42	28.42	30.42	32.5	34.5	36.5	38.5	40.5	42.5	44.5	46.5
公称	48	50	52	55	58	60	62	65	68	70	75	80	85	90	95	100
min	47.5	49.5	51.4	54.4	57.4	59.4	61.4	64.4	67.4	69.4	74.4	79.4	84.3	89.3	94.3	99.3
max	48.5	50.5	52.6	55.6	58.6	60.6	62.6	65.6	68.6	70.6	75.6	80.6	85.7	90.7	95.7	100.7

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
公称直径 /mm	1	1.2	1.4	1.6	2	2.5	3	3.5	4	5	6	8	10	12	14	16
公称长度 /mm	每1000件钢制品的质量 ≈
2	0.02
2.5	0.02	0.03
3	0.03	0.04	0.06	0.07
3.5	0.03	0.04	0.06	0.08	0.15
4	0.03	0.04	0.07	0.09	0.16
5	0.04	0.05	0.08	0.10	0.18	0.29	0.42
6	0.04	0.06	0.09	0.12	0.21	0.33	0.47	0.68	0.93	1.61	2.47
7	0.05	0.07	0.10	0.13	0.23	0.37	0.53	0.75	1.03	1.76	2.69
8	0.06	0.08	0.12	0.15	0.26	0.41	0.58	0.83	1.13	1.91	2.91
9			0.13	0.17	0.28	0.44	0.64	0.90	1.23	2.07	3.13
10			0.14	0.18	0.31	0.48	0.69	0.98	1.32	2.22	3.35
11			0.15	0.20	0.33	0.52	0.75	1.05	1.42	2.37	3.57
12			0.16	0.21	0.36	0.56	0.80	1.13	1.52	2.53	3.79	7.52
13					0.38	0.60	0.86	1.20	1.62	2.68	4.01	7.91
14					0.41	0.64	0.91	1.28	1.72	2.83	4.23	8.30
15					0.43	0.67	0.97	1.35	1.81	2.99	4.45	8.69
16					0.45	0.71	1.02	1.43	1.91	3.14	4.68	9.08	15.41
17						0.75	1.08	1.50	2.01	3.29	4.90	9.48	16.02
18						0.79	1.13	1.58	2.11	3.45	5.12	9.87	16.64	24.16
19							1.19	1.65	2.21	3.60	5.34	10.26	17.25	25.04
20							1.24	1.73	2.30	3.75	5.56	10.65	17.86	25.92	36.93
22							1.35	1.88	2.50	4.06	6.00	11.44	19.09	27.69	39.33
24								2.03	2.70	4.36	6.44	12.22	20.31	29.45	41.73	57.24
26									2.89	4.67	6.88	13.01	21.54	31.22	44.14	60.38
29									3.09	4.98	7.32	13.79	22.76	32.98	46.54	63.51
30									3.28	5.28	7.76	14.58	23.99	34.75	48.94	66.65
32										5.59	8.20	15.36	25.21	36.51	51.34	69.79
34										5.90	8.64	16.14	26.44	38.27	53.74	72.42
36										6.20	9.09	16.93	27.66	40.04	56.14	76.06
38										6.51	9.53	17.71	28.89	41.80	58.54	79.20
40										6.81	9.97	18.50	30.11	43.57	60.95	82.33
42										7.12	10.41	19.23	31.34	45.33	63.35	85.47
44										7.43	10.85	20.06	32.56	47.10	65.75	88.61
46										7.73	11.29	20.85	33.79	48.86	68.15	91.74
48										8.04	11.73	21.63	35.01	50.62	70.55	94.88
50										8.35	12.17	22.42	36.24	52.39	72.95	98.02
52												23.2	37.46	54.15	75.35	101.2
55												24.38	39.3	56.80	78.96	105.9
58												25.55	41.14	59.45	82.56	110.6
60												26.34	42.37	61.21	84.96	113.7
62													43.59	62.97	87.36	116.8
65													45.43	65.62	90.96	121.5
68													47.27	68.27	94.57	126.3
70													48.49	70.03	96.97	129.4
75													51.55	74.44	103.0	137.2
80															109.0	145.1
85															115.0	152.9
90															121.0	160.8
95															127.0	168.6
100															133.0	176.4
