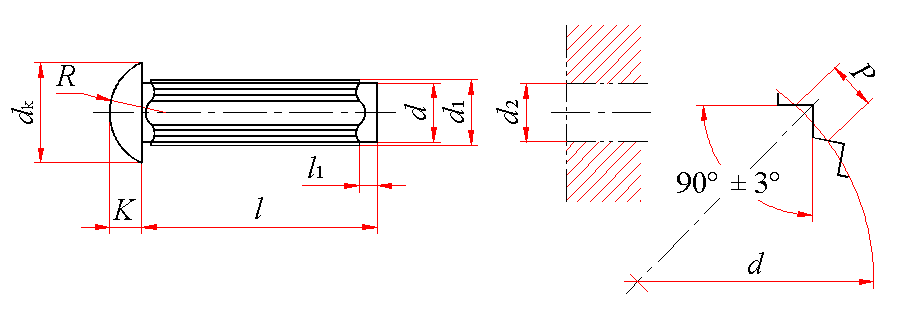

标牌铆钉(GB/T 827—1986)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
标记示例: 公称直径d＝3mm、公称长度l＝10mm、材料为BL2、不经表面处理的标牌铆钉的标记: 铆钉 GB/T 827 3×10
d 公称	dk		K		d1 min	P ≈	l1	R ≈	d2(推荐)		l
	max	min	max	min					max	min
(1.6)	3.2	2.8	1.2	0.8	1.75	0.72	1	1.6	1.56	1.5	3～6
2	3.74	3.26	1.4	1.0	2.15	0.72	1	1.9	1.96	1.9	3～8
2.5	4.84	4.36	1.8	1.4	2.65	0.72	1	2.5	2.46	2.4	3～10
3	5.54	5.06	2.0	1.6	3.15	0.72	1	2.9	2.96	2.9	4～12
4	7.39	6.81	2.6	2.2	4.15	0.84	1.5	3.8	3.96	3.9	6～18
5	9.09	8.51	3.2	2.8	5.15	0.92	1.5	4.7	4.96	4.9	8～20

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称	3	4	5	6	8	10	12	15	18	20
min	2.8	3.76	4.76	5.76	7.71	9.71	11.65	14.65	17.65	19.58
max	3.2	4.24	5.24	6.24	8.29	10.29	12.35	15.35	18.35	20.42
注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
公称直径/mm	1.6	2	2.5	3	4	5
公称长度/mm	每1000件钢制品的质量 ≈
3	0.07	0.11	0.21
4	0.08	0.14	0.25	0.37
5	0.10	0.16	0.29	0.42
6	0.12	0.19	0.33	0.48	0.95
8		0.23	0.40	0.59	1.15	1.95
10			0.48	0.70	1.34	2.26
12				0.81	1.54	2.56
15					1.83	3.02
18					2.13	3.48
20						3.79
