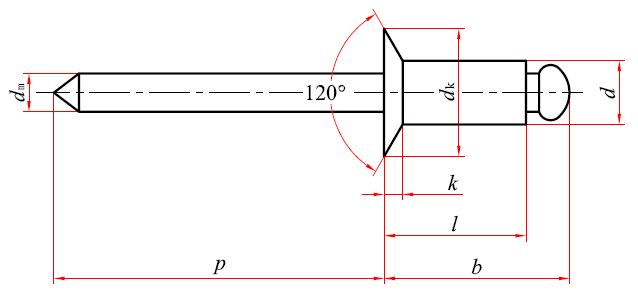

开口型沉头抽芯铆钉10、11级(GB/T 12617.1—2006)





标记示例：

公称直径d＝4mm、公称长度l＝12mm、钉体由铝合金(AlA)制造、钉芯由钢(St)制造、性能等级为10级的开口型沉头抽芯铆钉的标记：

抽芯铆钉　GB/T 12617.1　4×12

mm

钉体

d

公称

2.4

3

3.2

4

4.8

5

max

2.48

3.08

3.28

4.08

4.88

5.08

min

2.25

2.85

3.05

3.85

4.65

4.85

dk

max

5.0

6.3

6.7

8.4

10.1

10.5

min

4.2

5.4

5.8

6.9

8.3

8.7

k

max

1

1.3

1.3

1.7

2

2.1

钉芯

dm

max

1.55

2

2

2.45

2.95

2.95

p

min

25

27

盲区长度

b

max

lmax+3.5

lmax+3.5

lmax+4

lmax+4

lmax+4.5

lmax+4.5

铆钉长度l

推荐的铆接范围

公称＝min

max

4

5

1.5~2.0

—

—

—

6

7

2.0~4.0

2.0~3.5

—

—

8

9

4.0~6.0

3.5~5.0

2.0~5.0

2.5~4.0

10

11

6.0~8.0

5.0~7.0

5.0~6.5

4.0~6.0

12

13

8.0~9.5

7.0~9.0

6.5~8.5

6.0~8.0

16

17

—

9.0~13.0

8.5~12.5

8.0~12.0

20

21

—

13.0~17.0

12.5~16.5

12.0~15.0

25

26

—

17.0~22.0

16.5~21.5

15.0~20.0

30

31

—

—

—

20.0~25.0

机械性能等级与材料组合

性能等级

钉体材料

钉芯材料

种类

材料牌号

标准编号

种类

材料牌号

标准编号

10

铝合金

5052、5A02

GB/T 3190

钢

10、15、

35、45

GB/T 699

GB/T 3206

11

5056、5A05

按GB/T 3098.19规定。ISO 15978未规定机械性能等级与材料牌号

剪切载荷、拉力载荷与钉芯断裂载荷　　　　　　　　　　　　　　N

公称直径

d/mm

10级

11级

钉芯断裂载荷

max

剪切载荷

min

拉力载荷

min

剪切载荷

min

拉力载荷

min

2.4

250

350

350

550

2000

3

400

550

550

850

3000

3.2

500

700

750

1100

3500

4

850

1200

1250

1800

5000

4.8

1200

1700

1850

2600

6500

5

1400

2000

2150

3100

6500

按GB/T 3098.19规定。ISO 15978未规定机械性能等级
