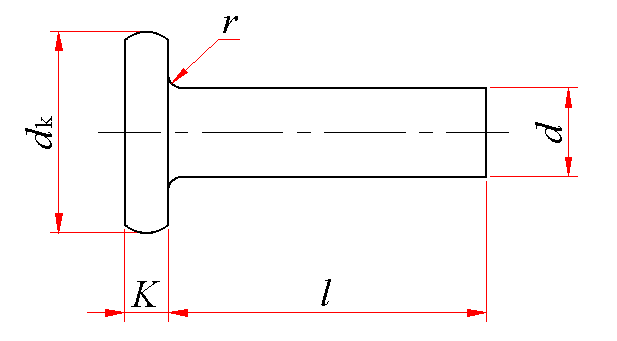

平头铆钉(GB/T109—1986)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
标记示例： 公称直径d＝6mm、公称长度l＝15mm、材料为BL2、不经表面处理的平头铆钉的标记： 铆钉 GB/T 109 6×15
d			dk		K		r max	l的范围
公称	max	min	max	min	max	min
2	2.06	1.94	4.24	3.76	1.2	0.8	0.1	4～8
2.5	2.56	2.44	5.24	4.76	1.4	1	0.1	5～10
3	3.06	2.94	6.24	5.76	1.6	1.2	0.1	6～14
(3.5)	3.58	3.42	7.29	6.71	1.8	1.4	0.3	6～18
4	4.08	3.92	8.29	7.71	2	1.6	0.3	8～22
5	5.08	4.92	10.29	9.71	2.2	1.8	0.3	10～26
6	6.08	5.92	12.35	11.65	2.6	2.2	0.3	12～30
8	8.1	7.9	16.35	15.65	3	2.6	0.5	16～30
10	10.1	9.9	20.42	19.58	3.44	2.96	0.5	20～30

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称	4	5	6	7	8	9	10	11	12	13	14
min	3.76	4.76	5.76	6.71	7.71	8.71	9.71	10.65	11.65	12.65	13.65
max	4.24	5.24	6.24	7.29	8.29	9.29	10.29	11.35	12.35	13.35	14.35
公称	15	16	17	18	19	20	22	24	26	28	30
min	14.65	15.65	16.65	17.65	18.58	19.58	21.58	23.58	25.58	27.58	29.58
max	15.35	16.35	17.35	18.35	19.42	20.42	22.42	24.42	26.42	28.42	30.42
注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
公称直径/mm	2	2.5	3	3.5	4	5	6	8	10
公称长度/mm	每1 000 件钢制品的质量  ≈
4	0.17
5	0.19	0.33
6	0.22	0.37	0.57	0.84
7	0.24	0.41	0.63	0.91
8	0.27	0.45	0.68	0.99	1.37
9		0.48	0.74	1.06	1.46
10		0.52	0.80	1.14	1.56	2.57
11			0.85	1.21	1.66	2.72
12			0.91	1.29	1.76	2.88	4.48
13			0.96	1.36	1.86	3.03	4.70
14			1.02	1.44	1.95	3.18	4.92
15				1.51	2.05	3.34	5.14
16				1.59	2.15	3.49	5.36	10.17
17				1.66	2.25	3.64	5.58	10.57
18				1.74	2.35	3.80	5.80	10.96
19					2.44	3.95	6.02	11.35
20					2.54	4.10	6.24	11.74	19.20
22					2.74	4.41	6.68	12.53	20.43
24						4.72	7.12	13.31	21.65
26						5.02	7.56	14.09	22.88
28							8.00	14.88	24.10
30							8.45	15.66	25.33
