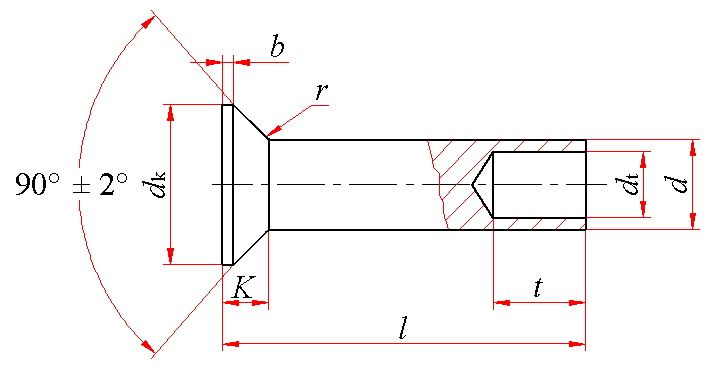

沉头半空心铆钉(GB/T 1015—1986) 　　　　mm
标记示例: 公称直径d＝6mm、公称长度l＝30mm、材料为BL2、不经表面处理的沉头半空心铆钉的标记: 铆钉 GB/T 1015 6×30
d			dk		dt				t		K ≈	r max	b max	l的范围
					黑色		有色
公称	max	min	max	min	max	min	max	min	max	min
1.4	1.46	1.34	2.83	2.57	0.77	0.65	0.77	0.65	1.64	1.16	0.7	0.1	0.2	3～8
(1.6)	1.66	1.54	3.03	2.77	0.87	0.75	0.87	0.75	1.84	1.36	0.7	0.1	0.2	3～10
2	2.06	1.94	4.05	3.75	1.12	0.94	1.12	0.94	2.24	1.76	1	0.1	0.2	4～14
2.5	2.56	2.44	4.75	4.45	1.62	1.44	1.62	1.44	2.74	2.26	1.1	0.1	0.2	5～16
3	3.06	2.94	5.35	5.05	2.12	1.94	2.12	1.94	3.24	2.76	1.2	0.1	0.2	6～18
(3.5)	3.58	3.42	6.28	5.92	2.32	2.14	2.32	2.14	3.79	3.21	1.4	0.3	0.4	8～20
4	4.08	3.92	7.18	6.82	2.62	2.44	2.52	2.34	4.29	3.71	1.6	0.3	0.4	8～24
5	5.08	4.92	8.98	8.62	3.66	3.42	3.46	3.22	5.29	4.71	2	0.3	0.4	10～40
6	6.08	5.92	10.62	10.18	4.66	4.42	4.16	3.92	6.29	5.71	2.4	0.3	0.4	12～40
8	8.1	7.9	14.22	13.78	6.16	5.92	4.66	4.42	8.35	7.65	3.2	0.3	0.4	14～50
10	10.1	9.9	17.82	17.38	7.7	7.4	7.7	7.4	10.35	9.65	4	0.3	0.4	18～50
注：① 尽可能不采用括号内的规格。 ② dt栏内“黑色”适用于由钢材制成的铆钉，“有色”适用于由铝或铜材制成的铆钉。

公称长度l的通用规格系列： 　mm
公称	3	4	5	6	7	8	10	12	14	16	18	20	22	24
min	2.8	3.76	4.76	5.76	6.71	7.71	9.71	11.65	13.65	15.65	17.65	19.58	21.58	23.58
max	3.2	4.24	5.24	6.24	7.29	8.29	10.29	12.35	14.35	16.35	18.35	20.42	22.42	24.42
公称	26	28	30	32	34	36	38	40	42	44	46	48	50
min	25.58	27.58	29.58	31.5	33.5	35.5	37.5	39.5	41.5	43.5	45.5	47.5	49.5
max	26.42	28.42	30.42	32.5	34.5	36.5	38.5	40.5	42.5	44.5	46.5	48.5	50.5

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
公称直径/mm	1.4	1.6	2	2.5	3	3.5	4	5	6	8	10
公称长度/mm	每1000件钢制品的质量 ≈
3	0.05	0.06
4	0.06	0.08	0.14
5	0.07	0.09	0.16	0.24
6	0.08	0.11	0.19	0.28	0.37
7	0.10	0.12	0.21	0.31	0.43
8	0.11	0.14	0.23	0.35	0.48	0.68	0.91
10		0.17	0.28	0.43	0.59	0.83	1.11	1.71
12			0.33	0.51	0.70	0.98	1.30	2.01	2.79
14			0.38	0.58	0.81	1.13	1.50	2.32	3.23	5.90
16				0.66	0.92	1.28	1.69	2.63	3.68	6.68
18					1.03	1.43	1.89	2.93	4.12	7.46	11.89
20						1.58	2.09	3.24	4.56	8.25	13.12
22							2.28	3.54	5.00	9.03	14.34
24							2.48	3.85	5.44	9.82	15.57
26								4.16	5.88	10.60	16.79
28								4.46	6.32	11.38	18.02
30								4.77	6.76	12.17	19.24
32								5.08	7.20	12.95	20.47
34								5.38	7.64	13.74	21.70
36								5.69	8.09	14.52	22.92
38								5.99	8.53	15.31	24.15
40								6.30	8.97	16.09	25.37
42										16.87	26.60
44										17.66	27.82
46										18.44	29.05
48										19.23	30.27
50										20.01	31.50
