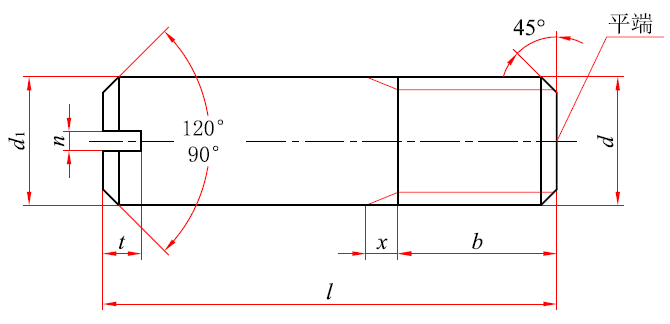

开槽无头螺钉(GB/T 878—2007)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

不完整螺纹的长度u≤2P

45°仅适用于螺纹小径以内的末端部分

标记示例：

螺纹规格为M4、公称长度l＝10mm、性能等级为14H、表面氧化处理的A级开槽无头螺钉的标记：

螺钉　GB/T 878　M4×10

螺纹规格

d

Pb

b

d1

n

t

x

max

l的范围

min

max

公称

min

max

min

max

M1

0.25

1.2

0.86

1.0

0.2

0.26

0.40

0.63

0.78

0.6

2.5~4

M1.2

0.25

1.4

1.06

1.2

0.25

0.31

0.45

0.63

0.79

0.6

3~5

M1.6

0.35

1.9

1.46

1.6

0.3

0.36

0.50

0.88

1.06

0.9

4~6

M2

0.4

2.4

1.86

2.0

0.3

0.36

0.50

1.0

1.2

1

5~8

M2.5

0.45

3

2.36

2.5

0.4

0.46

0.60

1.10

1.33

1.1

5~10

M3

0.5

3.6

2.86

3.0

0.5

0.56

0.70

1.25

1.5

1.25

6~12

(M3.5)a

0.6

4.2

3.32

3.5

0.5

0.56

0.70

1.5

1.78

1.5

8~14

M4

0.7

4.8

3.82

4.0

0.6

0.66

0.80

1.75

2.05

1.75

8~14

M5

0.8

6

4.82

5.0

0.8

0.86

1.0

2.0

2.35

2

10~20

M6

1

7.2

5.82

6.0

1

1.06

1.2

2.5

2.9

2.5

12~25

M8

1.25

9.6

7.78

8.0

1.2

1.26

1.51

3.1

3.6

3.2

14~30

M10

1.5

12

9.78

10.0

1.6

1.66

1.91

3.75

4.25

3.8

16~35

a 尽可能不采用括号内的规格

b P—螺距

公称长度l的商品规格系列

公称

2.5

3

4

5

6

8

10

12

14

16

20

25

30

35

min

2.3

2.8

3.7

4.7

5.7

7.7

9.7

11.6

13.6

15.6

19.6

24.6

29.6

34.5

max

2.7

3.2

4.3

5.3

6.3

8.3

10.3

12.4

14.4

16.4

20.4

25.4

30.4

35.5

技术条件和引用标准

材料

钢

不锈钢

有色金属

通用技术条件

ISO 8992

螺纹

公差

6g

标准

GB/T 193、GB/T 9145

机械性能

等级

14H、22H、45H

A1-12H

CU2、CU3、AL4

标准

GB/T 3098.3

GB/T 3098.16

GB/T 3098.10

公差

产品等级

A

标准

GB/T 3103.1

表面处理

不经处理；

氧化；

电镀，技术要求按GB/T 5267.1；

非电解锌片涂层，技术要求按GB/T 5267.2

简单处理

简单处理；

电镀，技术要求按

GB/T 5267.1

表面缺陷

GB/T 5779.1

验收及包装

GB/T 90.1、GB/T 90.2
