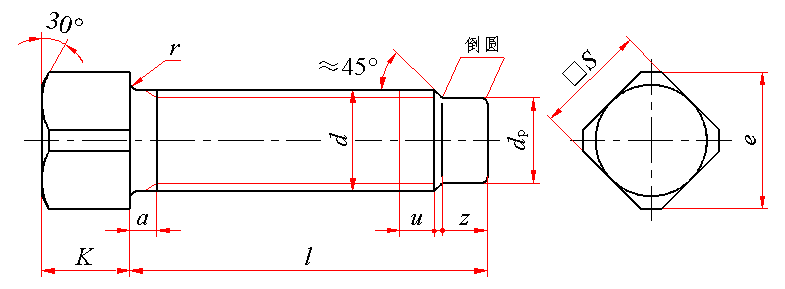

方头长圆柱端紧定螺钉(GB/T 85—1988)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
a≤4P；u(不完整螺纹的长度)≤2P；P—螺距
标记示例： 螺纹规格d＝M10、公称长度l＝30mm、性能等级为33H、表面氧化的方头圆柱端紧定螺钉的标记： 螺钉 GB/T 85 M10×30
螺纹规格 d	dp		e	K			r	z		S			l的范围
	max	min	min	公称	min	max	min	max	min	公称	min	max
M5	3.5	3.2	6	5	4.85	5.15	0.2	2.75	2.5	5	4.82	5	12～30
M6	4	3.7	7.3	6	5.85	6.15	0.25	3.25	3.0	6	5.82	6	12～30
M8	5.5	5.2	9.7	7	6.82	7.18	0.4	4.3	4.0	8	7.78	8	14～40
M10	7.0	6.64	12.2	8	7.82	8.18	0.4	5.3	5.0	10	9.78	10	20～50
M12	8.5	8.14	14.7	10	9.82	10.18	0.6	6.3	6.0	12	11.73	12	25～60
M16	12	11.57	20.9	14	13.785	14.215	0.6	8.36	8.0	17	16.73	17	25～80
M20	15	14.57	27.1	18	17.785	18.215	0.8	10.36	10	22	21.67	22	40～100
技术条件	材料		螺纹公差			机械性能等级			产品公差等级		表面处理
	钢		45H级为5g6g；33H级为6g			33H、45H			A级		1.氧化；2.镀锌钝化
	不锈钢		6g			A 1-50、C 4-50					不经处理

公称长度l的通用规格系列： 　　　mm
公称	12	(14)	16	20	25	30	35	40	45	50	(55)	60	70	80	90	100
min	11.65	13.65	15.65	19.58	24.58	29.58	34.50	39.50	44.50	49.50	54.05	59.05	69.05	79.05	88.90	98.90
max	12.35	14.35	16.35	20.42	25.42	30.42	35.50	40.50	45.50	50.50	55.95	60.95	70.95	80.95	91.10	101.10
注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
螺纹规格	M5	M6	M8	M10	M12	M16	M20
公称长度/mm	每1000件钢制品的质量 ≈
12	2.00	3.04
14	2.24	3.38	6.34
16	2.48	3.73	6.96
20	2.96	4.41	8.21	13.36
25	3.56	5.27	9.76	15.82	24.40	52.66
30	4.16	6.13	11.32	18.27	27.96	59.20
35			12.87	20.73	31.52	65.74
40			14.43	23.18	35.09	72.28	126.0
45				25.64	38.65	78.83	136.2
50				28.10	42.21	85.37	146.5
55					45.77	91.91	156.7
60					49.33	98.45	167.0
70						111.5	187.4
80						124.6	207.9
90							228.4
100							248.9
