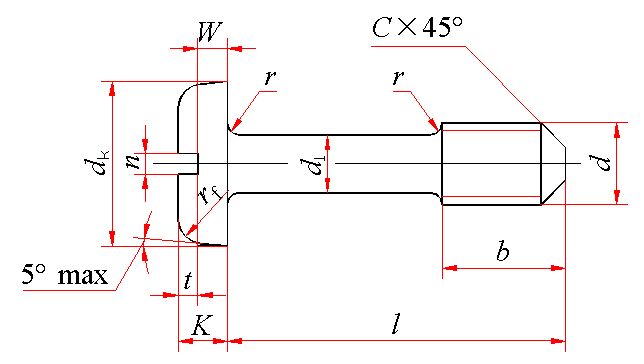

开槽盘头不脱出螺钉(GB/T 837—1988)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
标记示例： 螺纹规格d＝M5、公称长度l＝16mm、性能等级为4.8级、不经表面处理的开槽盘头不脱出螺钉的标记： 螺钉 GB 837 M5×16
螺纹规格 d	dk		K		n			rf 参考	t min	W min	d1		b	r min	C ≈	l的范围
	max	min	max	min	公称	min	max				max	min
M3	5.6	5.30	1.8	1.6	0.8	0.86	1.00	0.9	0.7	0.7	2.0	1.86	4	0.1	1.0	10～25
M4	8.0	7.64	2.4	2.2	1.2	1.26	1.51	1.2	1.0	1.0	2.8	2.66	6	0.2	1.2	12～30
M5	9.5	9.14	3.0	2.8	1.2	1.26	1.51	1.5	1.2	1.2	3.5	3.32	8	0.2	1.6	14～40
M6	12.0	11.57	3.6	3.3	1.6	1.66	1.91	1.8	1.4	1.4	4.5	4.32	10	0.25	2.0	20～50
M8	16.0	15.57	4.8	4.5	2.0	2.06	2.31	2.4	1.9	1.9	5.5	5.32	12	0.4	2.5	25～60
M10	20.0	19.48	6.0	5.7	2.5	2.56	2.81	3.0	2.4	2.4	7.0	6.78	15	0.4	3.0	30～60
技术条件	材料		螺纹公差		机械性能等级			公差产品等级			表面处理
	钢		6g		4.8			A级			1.不经处理；2.镀锌钝化
	不锈钢				A1-50、C4-50						不经处理

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称	10	12	(14)	16	20	25	30	35	40	45	50	(55)	60
min	9.71	11.65	13.65	15.65	19.58	24.58	29.58	34.50	39.50	44.50	49.50	54.05	59.05
max	10.29	12.35	14.35	16.35	20.42	25.42	30.42	35.50	40.50	45.50	50.50	55.95	60.95
注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
螺纹规格	M3	M4	M5	M6	M8	M10
公称长度/mm	每1000件钢制品的质量 ≈
10	0.55
12	0.59	1.42
14	0.63	1.51	2.70
16	0.68	1.60	2.83
20	0.76	1.77	3.10	5.36
25	0.87	1.99	3.44	5.93	12.21
30		2.20	3.78	6.50	13.07	24.14
35			4.11	7.08	13.94	25.55
40			4.45	7.65	14.81	26.96
45				8.22	15.68	28.36
50				8.79	16.54	29.77
55					17.41	31.18
60					18.28	32.59
