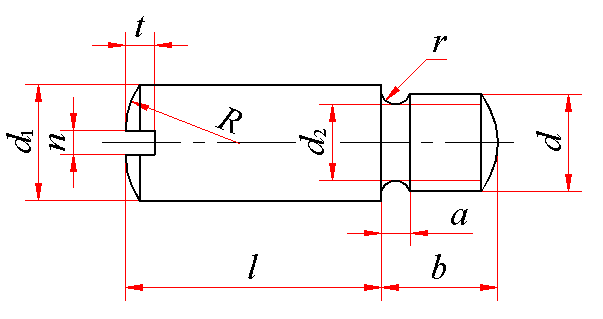

开槽无头轴位螺钉(GB/T 831—1988)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

末端按GB2规定

标记示例：

螺纹规格d＝M5、公称长度l＝10mm、性能等级为14H级、不经表面处理的开槽无头轴位螺钉的标记：

螺钉  GB 831  M5×10

d1按f9制造时，应加标记f9：

螺钉  GB 831  M5 f9×10

螺纹规格

d

d1

n

t

min

r

≤

d2

a

≈

R

≈

b

l的范围

max

min

公称

min

max

M1.6

2.48

2.42

0.4

0.46

0.6

0.6

0.3

1.1

1

2.5

2.5

2～3

M2

2.98

2.92

0.5

0.56

0.7

0.7

0.3

1.4

1

3

3

2～4

M2.5

3.47

3.395

0.5

0.66

0.7

0.9

0.3

1.8

1

3.5

3.5

2～5

M3

3.97

3.895

0.6

0.66

0.8

1

0.3

2.2

1

4

4

2.5～6

M4

4.97

4.895

0.8

0.86

1

1.4

0.5

3

1.5

5

5

3～8

M5

5.97

5.895

0.8

0.86

1

1.7

0.5

3.8

1.5

6

6

4～10

M6

7.96

7.87

1.2

1.26

1.51

2

0.5

4.5

2

8

8

5～12

M8

9.96

9.87

1.6

1.66

1.91

2.5

0.5

6.2

2

10

10

6～16

M10

11.95

11.84

2

2.06

2.31

3

1.0

7.8

3

12

12

8～20

技术条件

材料

螺纹公差

机械性能等级

公差产品等级

表面处理

钢

6g

14H

A级

1.不经处理；2.镀锌钝化

不锈钢

A1-50、C4-50

不经处理

注：① 尽可能不采用括号内的规格。

② 轴位直径d1亦可按f9制造。



公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

2

2.5

3

4

5

6

8

10

12

(14)

16

20

min

1.80

2.30

2.80

3.76

4.76

5.76

7.71

9.71

11.65

13.65

15.65

19.58

max

2.20

2.70

3.20

4.24

5.24

6.24

8.29

10.29

12.35

14.35

16.35

20.42



l公称＋b

基本尺寸

＞3～6

＞6～10

＞10～18

＞18～30

＞30

极限偏差

±0.24

±0.29

±0.35

±0.42

±0.50



质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M1.6

M2

M2.5

M3

M4

M5

M6

M8

M10

公称长度/mm

每1000件钢制品的质量 ≈

2

0.09

0.15

0.23













2.5

0.11

0.18

0.27

0.38











3

0.13

0.20

0.30

0.43

0.77









4



0.25

0.37

0.52

0.92

1.51







5





0.44

0.62

1.07

1.72

3.12





6







0.71

1.21

1.94

3.5

6.38



8









1.51

2.36

4.26

7.58

12.21

10











2.79

5.02

8.77

13.93

12













5.78

9.96

15.65

14















11.16

17.36

16















12.35

19.08

20

















22.52
