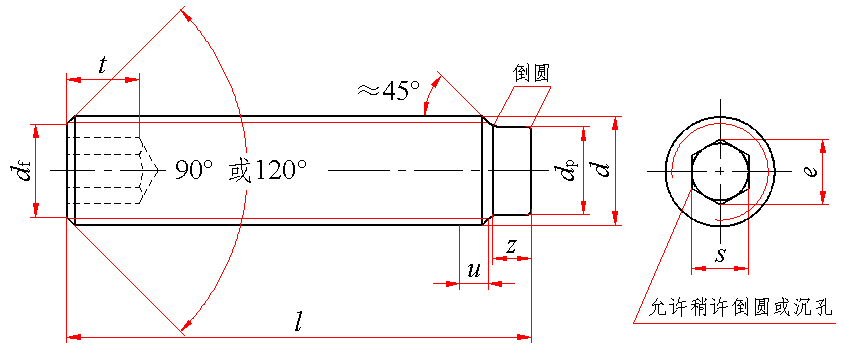

内六角圆柱端紧定螺钉(GB/T 79—2007)　　　　　　　　　　　　　　　　　　　　　　　　　 mm
注：对切制内六角，当尺寸达到最大极限时，由于钻孔造成的过切不应超过内六角任何一面长度(t)的20%。 1)公称长度在表中的短螺钉应制成120°； 2)45°角仅适用于螺纹小径以内的末端部分； 3)不完整螺纹的长度u≤2P。
标记示例： 螺纹规格d＝M6、公称长度l＝12mm、性能等级为45H级、表面氧化的A级内六角圆柱端紧定螺钉的标记： 螺钉　　GB/T 79　M6×12
螺纹 规格 d		螺距 P		dp			df		e min		s						z					l的范围			t
				max		min					公称		max		min		max		min
M1.6		0.35		0.80		0.55	≈ 螺 纹 小 径		0.809		0.7		0.724		0.710		0.65		0.40			2~2.5			0.7
																	1.05		0.80			3~8			1.5
M2		0.4		1.00		0.75			1.011		0.9		0.913		0.887		0.75		0.50			2.5~3			0.8
																	1.25		1.00			4~10			1.7
M2.5		0.45		1.50		1.25			1.454		1.3		1.300		1.275		0.88		0.63			3~4			1.2
																	1.50		1.25			5~12			2
M3		0.5		2.00		1.75			1.733		1.5		1.58		1.52		1.00		0.75			4~5			1.2
																	1.75		1.50			6~16			2
M4		0.7		2.50		2.25			2.303		2		2.08		2.02		1.25		1.00			5~6			1.5
																	2.25		2.00			8~20			2.5
M5		0.8		3.5		3.2			2.873		2.5		2.58		2.52		1.50		1.25			6			2
																	2.75		2.50			8~25			3
M6		1		4.0		3.7			3.443		3		3.08		3.02		1.75		1.50			8			2
																	3.25		3.00			10~30			3.5
M8		1.25		5.5		5.2			4.583		4		4.095		4.02		2.25		2.00			8~10			3
																	4.3		4.0			12~40			5
M10		1.5		7.00		6.64			5.723		5		5.14		5.02		2.75		2.50			10~12			4
																	5.3		5.0			16~50			6
M12		1.75		8.50		8.14			6.863		6		6.14		6.02		3.25		3.00			12~16			4.8
																	6.3		6.0			20~60			8
M16		2		12.00		11.57			9.149		8		8.175		8.025		4.3		4.0			16~20			6.4
																	8.36		8.00			25~60			10
M20		2.5		15.00		14.57			11.429		10		10.175		10.025		5.3		5.0			20~25			8
																	10.36		10.00			30~60			12
M24		3		18.00		17.57			13.716		12		12.212		12.032		6.3		6.0			25~30			10
																	12.43		12.00			35~60			15
技术条件		材料				螺纹公差					机械性能等级						产品公差等级					表面处理
		钢				6g					45H						A					不经处理； 氧化； 电镀； 非电解锌片涂层
		不锈钢									A1-12H、A2-21H、A3-21H A4-21H、A5-21H											简单处理
		有色金属									CU2、CU3、AL4											简单处理； 电镀
公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称	2	2.5	3		4	5	6	8		10	12	16		20		25	30	35		40	45		50	55		60
min	1.8	2.3	2.8		3.76	4.76	5.76	7.71		9.71	11.65	15.65		19.58		24.58	29.58	34.5		39.5	44.5		49.5	54.4		59.4
max	2.2	2.7	3.2		4.24	5.24	6.24	8.29		10.29	12.35	16.35		20.42		25.42	30.42	35.5		40.5	45.5		50.5	55.6		60.6

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
螺纹规格	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M16	M20	M24
公称长度/mm	每1000件钢制品的质量≈
2	0.024
2.5	0.028	0.046
3	0.029	0.053	0.085
4	0.037	0.059	0.110	0.120
5	0.046	0.074	0.125	0.161	0.239
6	0.054	0.089	0.150	0.186	0.319	0.528
8	0.070	0.119	0.199	0.266	0.442	0.708	1.07	1.68
10		0.148	0.249	0.346	0.602	0.948	1.29	2.31	3.60
12			0.299	0.427	0.763	1.19	1.63	2.68	4.58	6.06
16				0.586	1.08	1.67	2.31	3.94	6.05	8.94	15.0
20					1.40	2.15	2.99	5.20	8.02	11.0	20.3	28.3
25						2.75	3.84	6.78	10.5	14.6	25.1	38.6	55.4
30							4.69	8.35	13.0	18.2	31.7	45.5	69.9
35								9.93	15.5	21.8	38.3	55.8	78.4
40								11.5	18.0	25.4	44.9	66.10	92.9
45									20.5	29.0	51.5	76.4	107
50									23.0	32.6	58.1	86.7	122
55										36.2	64.7	97.0	136
60										39.8	71.3	107	151
