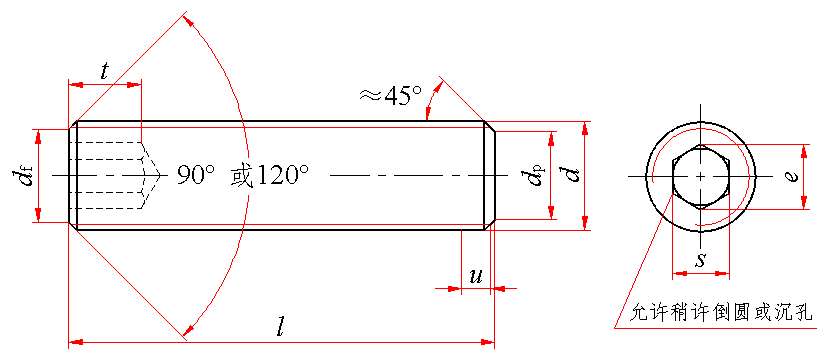

内六角平端紧定螺钉(GB/T 77—2007)　　　　　　　　　　　　　　　　　　　　　　　　　　 mm
注：对切制内六角，当尺寸达到最大极限时，由于钻孔造成的过切不应超过内六角任何一面长度(t)的20%。 1)公称长度在表中用红色表示的短螺钉应制成120°； 2)45°角仅适用于螺纹小径以内的末端部分； 3)不完整螺纹的长度u≤2P。
标记示例： 螺纹规格d＝M6、公称长度l＝12mm、性能等级为45H级、表面氧化的A级内六角平端紧定螺钉的标记： 螺钉　　GB/T 77　M6×12
螺纹规格 d			螺距 P			dp					df		e min		s								l的范围			t
						max			min						公称		max			min
M1.6			0.35			0.80			0.55		≈ 螺 纹 小 径		0.809		0.7		0.724			0.710			2			0.7
																							2.5~8			1.5
M2			0.4			1.00			0.75				1.011		0.9		0.913			0.887			2~2.5			0.8
																							3~10			1.7
M2.5			0.45			1.50			1.25				1.454		1.3		1.300			1.275			2~3			1.2
																							4~12			2
M3			0.5			2.00			1.75				1.733		1.5		1.58			1.52			2~3			1.2
																							4~16			2
M4			0.7			2.50			2.25				2.303		2		2.08			2.02			2.5~4			1.5
																							5~20			2.5
M5			0.8			3.5			3.2				2.873		2.5		2.58			2.52			3~5			2
																							6~25			3
M6			1			4.0			3.7				3.443		3		3.08			3.02			4~6			2
																							8~30			3.5
M8			1.25			5.5			5.2				4.583		4		4.095			4.02			5~6			3
																							8~40			5
M10			1.5			7.00			6.64				5.723		5		5.14			5.02			6~8			4
																							10~50			6
M12			1.75			8.50			8.14				6.863		6		6.14			6.02			8~12			4.8
																							16~60			8
M16			2			12.00			11.57				9.149		8		8.175			8.025			10~16			6.4
																							20~60			10
M20			2.5			15.00			14.57				11.429		10		10.175			10.025			12~16			8
																							20~60			12
M24			3			18.00			17.57				13.716		12		12.212			12.032			16~20			10
																							25~60			15
技术条件			材料			螺纹公差					机械性能等级						产品公差等级						表面处理
			钢			6g					45H						A						不经处理； 氧化； 电镀； 非电解锌片涂层
			不锈钢								A1-12H、A2-21H、A3-21H A4-21H、A5-21H												简单处理
			有色金属								CU2、CU3、AL4												简单处理； 电镀
公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称	2	2.5		3	4		5	6		8	10	12		16	20	25		30	35		40	45		50	55		60
min	1.8	2.3		2.8	3.76		4.76	5.76		7.71	9.71	11.65		15.65	19.58	24.58		29.58	34.5		39.5	44.5		49.5	54.4		59.4
max	2.2	2.7		3.2	4.24		5.24	6.24		8.29	10.29	12.35		16.35	20.42	25.42		30.42	35.5		40.5	45.5		50.5	55.6		60.6

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
螺纹规格	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M16	M20	M24
公称长度/mm	每1000件钢制品的质量≈
2	0.021	0.029	0.05	0.059
2.5	0.025	0.037	0.063	0.080	0.099
3	0.029	0.044	0.075	0.100	0.400	0.200
4	0.037	0.059	0.100	0.140	0.220	0.320	0.410
5	0.046	0.074	0.125	0.180	0.300	0.440	0.585	0.945
6	0.054	0.089	0.150	0.220	0.380	0.560	0.760	1.26	1.77
8	0.070	0.119	0.199	0.300	0.540	0.800	1.11	1.89	2.78	4.00
10		0.148	0.249	0.380	0.700	1.04	1.46	2.52	3.78	5.40	8.50
12			0.299	0.460	0.860	1.28	1.81	3.15	4.78	6.80	11.1	15.8
16				0.620	1.18	1.76	2.51	4.41	6.78	9.60	16.3	24.1	30.0
20					1.49	2.24	3.21	5.67	8.76	12.4	21.5	32.3	42.0
25						2.84	4.09	7.25	11.2	15.9	28.0	42.6	57.0
30							4.97	8.82	13.7	19.4	34.6	52.9	72.0
35								10.4	16.2	22.9	41.1	63.2	87.0
40								12.0	18.7	26.4	47.7	73.5	102
45									21.2	29.9	54.2	83.8	117
50									23.7	33.4	60.7	94.1	132
55										36.8	67.3	104	147
60										40.3	73.7	115	162
