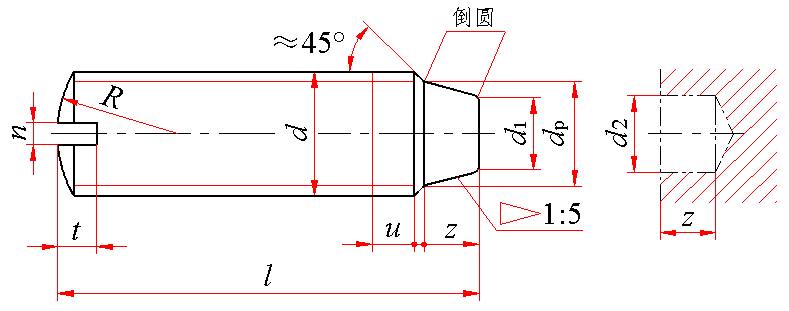

开槽锥端定位螺钉(GB/T 72—1988)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
u(不完整螺纹的长度)≤2P；P——螺距
标记示例： 螺纹规格d＝M10、公称长度l＝20mm、性能等级为14H级、不经表面处理的开槽锥端定位螺钉的标记： 螺钉  GB/T 72  M10×20
螺纹规格 d	dp		n			t		d1 ≈	z	R ≈	d2(推荐)	l的范围
	max	min	公称	min	max	max	min
M3	2	1.75	0.4	0.46	0.6	1.05	0.8	1.7	1.5	3	1.8	4～16
M4	2.5	2.25	0.6	0.66	0.8	1.42	1.12	2.1	2	4	2.2	4～20
M5	3.0	2.75	0.8	0.86	1	1.63	1.28	2.5	2.5	5	2.6	5～20
M6	4	3.7	1	1.06	1.2	2	1.6	3.4	3	6	3.5	6～25
M8	5.5	5.2	1.2	1.26	1.51	2.5	2	4.7	4	8	5	8～35
M10	7	6.64	1.6	1.66	1.91	3	2.4	6	5	10	6.5	10～45
M12	8.5	8.14	2	2.06	2.31	3.6	2.8	7.3	6	12	8	12～50
技术条件	材料		螺纹公差		机械性能等级			产品公差等级		表面处理
	钢		6g		14H、33H			A级		1.不经处理；2.氧化；3.镀锌钝化
	不锈钢				A 1-50、C 4-50					不经处理

公称长度l的通用规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称	4	5	6	8	10	12	(14)	16	20	25	30	35	40	45	50
min	3.76	4.76	5.76	7.71	9.71	11.65	13.65	15.65	19.58	24.58	29.58	34.50	39.50	44.50	49.50
max	4.34	5.24	6.24	8.29	10.29	12.35	14.35	16.35	20.42	25.42	30.42	35.50	40.50	45.50	50.50
注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
螺纹规格	M3	M4	M5	M6	M8	M10	M12
公称长度/mm	每1000件钢制品的质量 ≈
4	0.13	0.19
5	0.17	0.26	0.39
6	0.21	0.34	0.51	0.68
8	0.30	0.49	0.75	1.02	1.71
10	0.38	0.64	0.99	1.37	2.33	3.41
12	0.47	0.79	1.23	1.71	2.96	4.39	6.00
14	0.55	0.94	1.47	2.05	3.58	5.38	7.42
16	0.64	1.09	1.71	2.39	4.20	6.36	8.85
20		1.39	2.19	3.08	5.44	8.32	11.70
25				3.94	7.00	10.78	15.26
30					8.55	13.24	18.82
35					10.11	15.69	22.38
40						18.15	25.94
45						20.60	29.51
50							33.07
