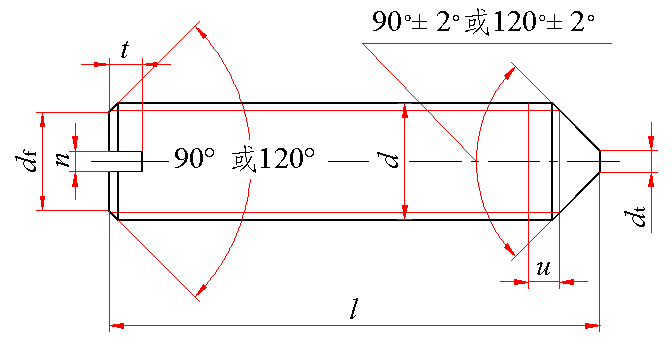

开槽锥端紧定螺钉(GB/T 71—1985)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称长度在表中括号内的短螺钉应制成120°；90°或120°仅适用于螺纹小径以内的末端部分；u(不完整螺纹的)≤2P
标记示例： 螺纹规格d＝M5、公称长度l＝12mm、性能等级为14H级、表面氧化的开槽锥端紧定螺钉的标记： 螺钉 GB/T 71 M5×12
螺纹规格 d	螺距 P	df	dt		n			t		l的范围
			min	max	公称	min	max	min	max
M1.2	0.25	≈ 螺 纹 小 径	—	0.12	0.2	0.26	0.4	0.4	0.52	2～6(2)
M1.6	0.35		—	0.16	0.25	0.31	0.45	0.56	0.74	2～8(2～2.5)
M2	0.4		—	0.2	0.25	0.31	0.45	0.64	0.84	3～10
M2.5	0.45		—	0.25	0.4	0.46	0.6	0.72	0.95	3～12(3)
M3	0.5		—	0.3	0.4	0.46	0.6	0.8	1.05	4～16
M4	0.7		—	0.4	0.6	0.66	0.8	1.12	1.42	6～20
M5	0.8		—	0.5	0.8	0.86	1	1.28	1.63	8～25
M6	1		—	1.5	1	1.06	1.31	1.6	2	8～30
M8	1.25		—	2	1.2	1.26	1.51	2	2.5	10～40
M10	1.5		—	2.5	1.6	1.66	1.91	2.4	3	12～50
M12	1.75		—	3	2	2.06	2.31	2.8	3.6	14～60
技术条件	材料		螺纹公差		机械性能等级		产品公差等级		表面处理
	钢		6g		14H、22H		A级		1.氧化；2.镀锌钝化
	不锈钢				A 1-50				不经处理
注：≤M5的螺钉不要求锥端有平面部分(dt)，可以倒圆。

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称	2	2.5	3	4	5	6	8	10	12	(14)	16	20	25	30	35	40	45	50	(55)	60
min	1.8	2.3	2.8	3.7	4.7	5.7	7.7	9.7	11.6	13.6	15.6	19.6	24.6	29.6	34.5	39.5	44.5	49.5	54.4	59.4
max	2.2	2.7	3.2	4.3	5.3	6.3	8.3	10.3	12.4	14.4	16.4	20.4	25.4	30.4	35.5	40.5	45.5	50.5	55.6	60.6
注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
螺纹规格	M1.2	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12
公称长度/mm	每1000件钢制品的质量≈
2	0.01	0.02
2.5	0.01	0.02
3	0.02	0.03	0.04	0.06
4	0.02	0.04	0.06	0.09	0.13
5	0.03	0.05	0.08	0.12	0.17
6	0.03	0.06	0.10	0.15	0.22	0.36
8		0.08	0.13	0.21	0.30	0.51	0.78	1.13
10			0.17	0.27	0.39	0.66	1.02	1.47	2.54
12				0.32	0.47	0.81	1.26	1.81	3.16	4.76
14					0.56	0.96	1.50	2.16	3.78	5.74	7.98
16					0.64	1.11	1.74	2.50	4.41	6.72	9.41
20						1.41	2.22	3.19	5.65	8.69	12.26
25							2.82	4.04	7.21	11.14	15.82
30								4.90	8.76	13.60	19.38
35									10.32	16.05	22.94
40									11.87	18.51	26.51
45										20.97	30.07
50										23.42	33.63
55											37.19
60											40.76
