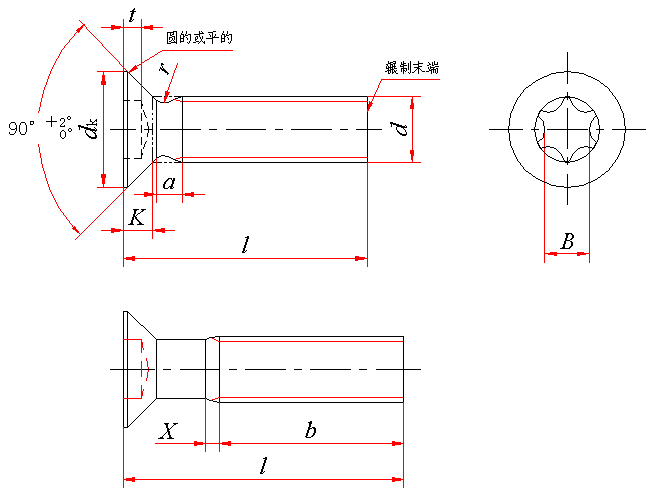

内六角花形沉头螺钉(GB/T 2673—2007)　　　　　　　　　　　　　　　　　　　　　　　　　　mm

无螺纹杆径d3约等于螺纹中径或螺纹大径；

标记示例：

螺纹规格d＝M8、公称长度l＝30mm、性能等级为4.8级、不经表面处理的A级内六角花形沉头螺钉的标记：

螺钉　GB/T 2673　M8×30

螺纹规格 d

M6

M8

M10

M12

(M14)a

M16

M20

Pb

1

1.25

1.5

1.75

2

2

2.5

a



max

2

2.5

3

3.5

4

4

5

b



min

38

38

38

48

48

48

48

dke

理论

max

12.6

17.3

20

24

28

32

70

公称



11.3

15.8

18.3

22

25.5

29

36

实际

min

10.9

15.4

17.8

21.5

25

28.5

35.4

k



max

3.3

4.65

5

6

7

8

10

r



max

1.5

2

2.5

2.5

2.5

3

3

x



max

2.5

3.2

3.8

4.3

5

5

6.3

内六角花形

槽号No.

30

40

50

55

55

60

80

A  参考

5.6

6.75

8.95

11.35

11.35

13.45

17.75

t

max

1.8

2.5

2.7

3.5

3.7

4.1

6

min

1.4

2.1

2.3

3.02

3.22

3.62

5.42

td

每1000件钢螺钉的质量(ρ＝7.85 kg/dm3)   ≈kg

公称

max

min

8

7.7

8.3

1.75













10

9.7

10.3

2.1

4.57











12

11.6

12.4

2.44

5.19

7.47









(14)a

13.6

14.4

2.78

5.81

8.45









16

15.6

16.4

3.12

6.43

9.44









20

19.6

20.4

3.18

7.68

11.4

16.89







25

24.6

25.4

4.67

9.23

13.86

20.45

29.68

39.72



30

29.6

30.4

5.52

10.79

16.31

24.01

34.56

46.26



35

34.5

35.5

6.38

12.34

18.77

27.57

39.43

52.8

81.98

40

39.5

40.5

7.24

13.9

21.22

31.14

44.31

59.34

92.22

45

44.5

45.5

8.1

15.45

23.68

34.7

49.18

65.89

102.5

50

49.5

50.5

8.95

17.01

26.13

38.26

54.06

72.43

112.7

(55)a

54.4

55.6

9.81

18.56

28.59

41.82

58.93

78.97

122.9

60

59.4

60.6

10.67

20.12

31.05

45.38

63.8

85.51

133.2

70

69.4

70.6



23.23

35.96

52.51

73.55

98.6

153.7

80

79.4

80.6



26.34

40.87

59.63

83.3

111.7

174.1

注：阶梯实线间为商品长度规格范围。

a  尽可能不采用括号内的规格。

b  P——螺距。

c  头部尺寸的测量按GB/T 5279规定。

d  虚线以上的长度，螺纹制到头部[b＝l-(k+a)]；见GB/T 3106

技术条件和引用标准

材料

钢

不锈钢

有色金属

通用技术条件

ISO 8992

螺纹

公差

6g

标准

GB/T 193、GB/T 9145

机械性能

等级

4.8

A2-70、A3-70

CU2、CU3

标准

GB/T 3098.1

GB/T 3098.6

GB/T 3098.10

公差

产品等级

A

标准

GB/T 3103.1

内六角花形

标准

ISO 10664

表面缺陷

标准

GB/T 5779.1

—



不经表面处理；

电镀，技术要求按

GB/T 5267.1；

非电解锌片涂层，技术要求

按GB/T 5267.2

简单处理

简单处理；

电镀，技术要求按

GB/T 5267.1

如需其他表面处理，应由供需双方协议

验收及包装

GB/T 90.1、GB/T 90.2



质量　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M6

M8

M10

M12

M14

M16

M20

公称长度/mm

每1000件钢制品的质量≈

8

1.75













10

2.10

4.57











12

2.44

5.19

7.47









14

2.78

5.81

8.45









16

3.12

6.43

9.44









20

3.81

7.68

11.40

16.89







25

4.67

9.23

13.86

20.45

29.68

39.72



30

5.52

10.79

16.31

24.01

34.56

46.26



35

6.38

12.34

18.77

27.57

39.43

52.80

81.98

40

7.24

13.90

21.22

31.14

44.31

59.34

92.22

45

8.10

15.45

23.68

34.70

49.18

65.89

102.5

50

8.95

17.01

26.13

38.26

54.06

72.43

112.7

55

9.81

18.56

28.59

41.82

58.93

78.97

122.9

60

10.67

20.12

31.05

45.38

63.80

85.51

133.2

70



23.23

35.96

52.51

73.55

98.60

153.7

80



26.34

40.87

59.63

83.30

111.7

174.1
