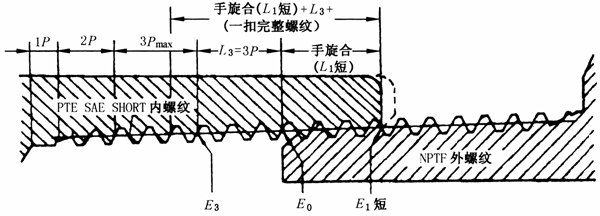

PTF-SAE SHORT圆锥内螺纹的基本尺寸

螺纹尺寸

代号-牙数

螺距

P

外螺纹小

端面中径

E_0短

手旋合长度

L_1短

完整内螺纹长度

(L_1短＋L₃)¹⁾

圆锥内螺纹

的孔深

mm

mm

mm

牙数

mm

牙数

1/16-27

0.940 8

7.083

3.124

3.32

5.946

6.32

11.593

1/8-27

0.940 8

9.431

3.160

3.36

5.984

6.36

11.628

1/4-18

1.411 2

12.399

4.374

3.10

8.608

6.10

17.074

3/8-18

1.411 2

15.838

4.684

3.32

8.918

6.32

17.384

1/2-14

1.814 3

19.659

6.314

3.48

11.758

6.48

22.644

3/4-14

1.814 3

25.004

6.797

3.75

12.240

6.75

23.127

1-11¹/₂

2.208 8

31.323

7.950

3.60

14.577

6.60

27.828

1¹/₄-11¹/₂

2.208 8

40.080

8.458

3.83

15.085

6.83

28.336

1¹/₂-11¹/₂

2.208 8

46.150

8.458

3.83

5.085

6.83

28.336

2-11¹/₂

2.208 8

58.187

8.865

4.01

15.491

7.01

28.743

2¹/₂-8

3.175 0

69.960

14.148

4.46

23.673

7.46

42.723

3-8

3.175 0

85.870

16.281

5.13

25.806

8.13

44.856

注：1) 表中内螺纹的完整螺纹长度不包括中径线与倒角相交之外的锥口孔部分。

大径＝E₁＋h；小径＝E₁－h

美制干密封管螺纹直径代号与我国的有较大差异。为使图表代号统一，表内仍然使用美国代号
