基准平面的位置

内    容

图                 形

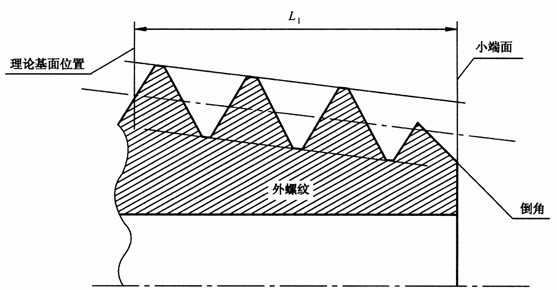

美制一般密封圆锥外螺纹基准平面的理论位置位于垂直于螺纹轴线、与小端面(参考平面)相距一个基准距离的平面内，见右图)

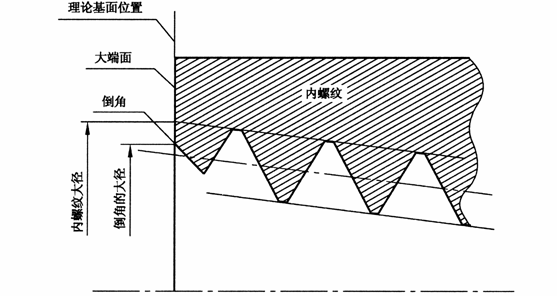

美制一般密封圆柱和圆锥内螺纹基准平面的理论位置位于垂直于螺纹轴线的端面(参考平面)内，见右图)

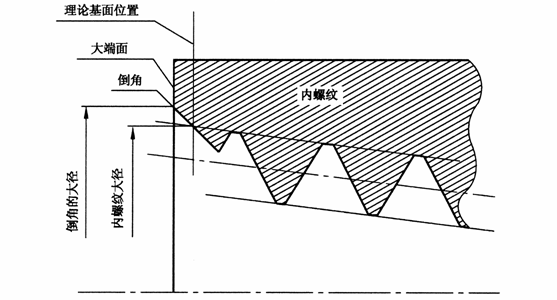

当内螺纹大端面倒角的大径大于内螺纹在此端面内的大径时，内螺纹基准平面的理论位置位于内螺纹大径圆柱或大径圆锥与倒角圆锥相交轴向位置、垂直于螺纹轴线的平面内，见右图)
