惠氏螺纹的公差带种类及其选用

螺纹

公差带

用    途

内螺纹

(nut)

中等(medium)

质量较高的一般螺纹件

普通(normal)

大量生产的商品螺纹紧固件

外螺纹

(bolt)

紧密(close)

对螺距和牙型有特别高的精度要求、要求良好的紧密配合

中等(medium)

质量较高的一般螺纹件

自由(free)

大量生产的商品螺纹紧固件

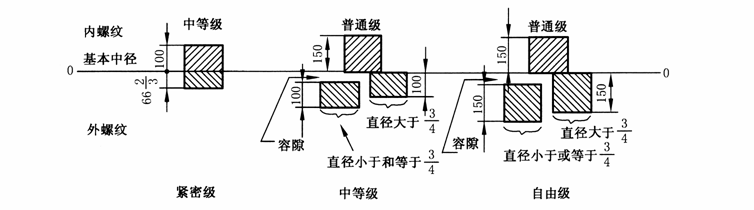

注：图中中等级外螺纹的中径公差大小为100个单位，而其他公差值大小则为其相比于前者公差大小的百分比。
