牙型 |
|
|
分类 |
图 形 |
|
美 制 航 空 航 天 螺 纹 的 基 本 牙 型 |
|
|

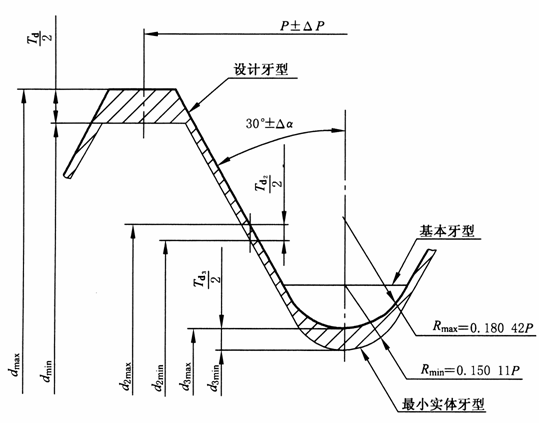

外 螺 纹 的 设 计 牙 型 |
|
|
注：外螺纹的设计牙型其牙底为连续、光滑的曲线，曲线上任何地方的圆弧半径不得小于0.15011P。牙底圆弧半径数值的变化范围见表外螺纹牙底圆弧半径。内螺纹的设计牙型与其基本牙型相同。 |
|
|
牙型 |
|
|
分类 |
图 形 |
|
美 制 航 空 航 天 螺 纹 的 基 本 牙 型 |
|
|
外 螺 纹 的 设 计 牙 型 |
|
|
注：外螺纹的设计牙型其牙底为连续、光滑的曲线，曲线上任何地方的圆弧半径不得小于0.15011P。牙底圆弧半径数值的变化范围见表外螺纹牙底圆弧半径。内螺纹的设计牙型与其基本牙型相同。 |
|
