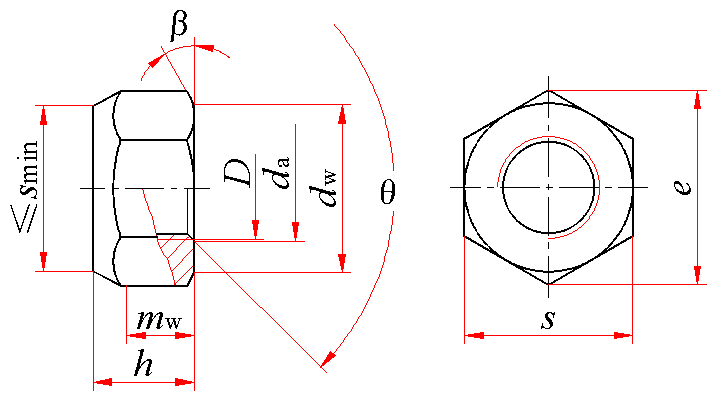

1型全金属六角锁紧螺母(GB/T 6184—2000) mm |
||||||||||
|
|
||||||||||
|
β＝15°～30°；θ＝90°～120° |
||||||||||
|
标记示例： 螺纹规格D＝M12、性能等级为8级、表面氧化、产品等级为A级的1型全金属六角锁紧螺母的标记： 螺母 GB/T 6184 M12 |
||||||||||
|
螺纹规格 |
da |
dw min |
e min |
h |
mw min |
s |
||||
|
D |
螺距P |
max |
min |
max |
min |
max |
min |
|||
|
M5 |
0.8 |
5.75 |
5.00 |
6.88 |
8.79 |
5.3 |
4.8 |
3.52 |
8.00 |
7.78 |
|
M6 |
1 |
6.75 |
6.00 |
8.88 |
11.05 |
5.9 |
5.4 |
3.92 |
10.00 |
9.78 |
|
M8 |
1.25 |
8.75 |
8.00 |
11.63 |
14.38 |
7.10 |
6.44 |
5.15 |
13.00 |
12.73 |
|
M10 |
1.5 |
10.8 |
10.0 |
14.63 |
17.77 |
9.00 |
8.04 |
6.43 |
16.00 |
15.73 |
|
M12 |
1.75 |
13 |
12 |
16.63 |
20.03 |
11.60 |
10.37 |
8.3 |
18.00 |
17.73 |
|
(M14) |
2 |
15.1 |
14.0 |
19.64 |
23.36 |
13.2 |
12.1 |
9.68 |
21.00 |
20.67 |
|
M16 |
2 |
17.3 |
16.0 |
22.49 |
26.75 |
15.2 |
14.1 |
11.28 |
24.00 |
23.67 |
|
(M18) |
2.5 |
19.5 |
18.0 |
24.9 |
29.56 |
17.00 |
15.01 |
12.08 |
27.00 |
26.16 |
|
M20 |
2.5 |
21.6 |
20.0 |
27.7 |
32.95 |
19.0 |
16.9 |
13.52 |
30.00 |
29.16 |
|
(M22) |
2.5 |
23.7 |
22.0 |
31.4 |
37.29 |
21.0 |
18.1 |
14.5 |
34 |
33 |
|
M24 |
3 |
25.9 |
24.0 |
33.25 |
39.55 |
23.0 |
20.2 |
16.16 |
36 |
35 |
|
M30 |
3.5 |
32.4 |
30.0 |
42.75 |
50.85 |
26.9 |
24.3 |
19.44 |
46 |
45 |
|
M36 |
4 |
38.9 |
36.0 |
51.11 |
60.79 |
32.5 |
29.4 |
23.52 |
55.0 |
53.8 |
|
技术条件 |
材料 |
螺纹公差 |
机械性能等级 |
产品等级 |
表面处理 |
|||||
|
钢 |
6H |
5、8、10 |
D≤16mm：A级；D＞16mm：B级 |
氧化 |
||||||
|
注：尽可能不采用括号内的规格。 |
||||||||||
|
质量 kg |
|||||||||||||
|
螺纹规格 |
M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
M18 |
M20 |
M22 |
M24 |
M30 |
M36 |
|
每1000件钢制品的质量≈ |
1.32 |
2.42 |
5.20 |
9.79 |
15.12 |
23.93 |
36.16 |
46.87 |
64.75 |
90.86 |
111.5 |
227.0 |
389.5 |
