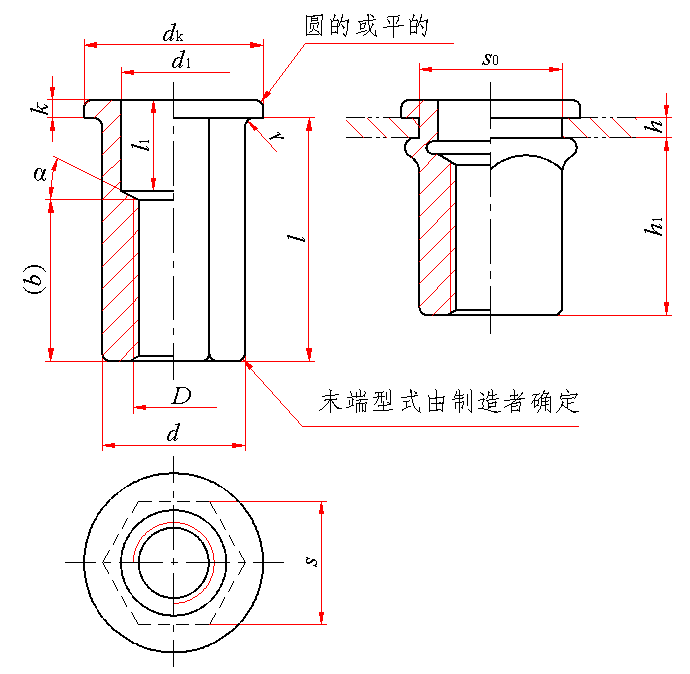

平头六角铆螺母(GB/T 17880.5—1999)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
b＝(1.25～1.5)D；α—由制造者确定。
标记示例： 螺纹规格D＝M8、长度规格l＝15mm、材料为ML10、表面镀锌钝化的平头六角铆螺母的标记示例： 铆螺母 GB/T 17880.5 M8×15
螺纹规格		s	d1 H12	dk max	k	r	l max	l1 参考	s0	h1 参考	铆接厚度 h 推荐
粗牙 D	细牙 D×P
M6	—	9	8	12	1.5	0.2	13.5	5.5	9	11	0.5～1.5
		9	8	12	1.5	0.2	15.0	7.0	9	11	1.5～3.0
		9	8	12	1.5	0.2	16.5	8.5	9	11	3.0～4.5
		9	8	12	1.5	0.2	18.0	10.0	9	11	4.5～6.0
M8	—	11	10	14	1.5	0.3	15.0	6.0	11	12.3	0.5～1.5
		11	10	14	1.5	0.3	16.5	7.5	11	12.3	1.5～3.0
		11	10	14	1.5	0.3	18.0	9.0	11	12.3	3.0～4.5
		11	10	14	1.5	0.3	19.5	10.5	11	12.3	4.5～6.0
M10	M10×1	13	11.5	16	1.8	0.3	18.0	6.8	13	15.0	0.5～1.5
		13	11.5	16	1.8	0.3	19.5	8.3	13	15.0	1.5～3.0
		13	11.5	16	1.8	0.3	21.0	9.8	13	15.0	3.0～4.5
		13	11.5	16	1.8	0.3	22.5	11.3	13	15.0	4.5～6.0
M12	M12×1.5	15	13.5	18	1.8	0.3	21.0	7.3	15	17.5	0.5～1.5
		15	13.5	18	1.8	0.3	22.5	8.8	15	17.5	1.5～3.0
		15	13.5	18	1.8	0.3	24.0	10.3	15	17.5	3.0～4.5
		15	13.5	18	1.8	0.3	25.5	11.8	15	17.5	4.5～6.0

质量 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
螺纹规格	M6	M8	M10	M10×1	M12	M12×1.5
长度规格/mm	每1000件钢制品的质量≈
13.5	4.994
15.0	5.228	6.260
16.5	5.463	6.569
18.0	5.697	6.879	11.581	11.104
19.5		7.188	12.082	11.605
21.0			12.583	12.106	16.399	16.058
22.5			13.084	12.607	17.009	16.668
24.0					17.619	17.278
25.5					18.229	17.888
