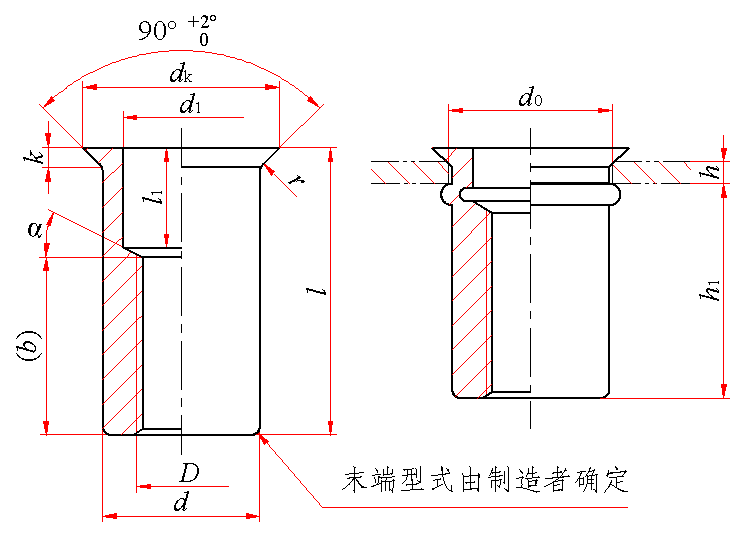

小沉头铆螺母(GB/T 17880.3—1999)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
b＝(1.25～1.5)D；α—由制造者确定；允许在支承面和(或)d圆周表面制出花纹，其型式与尺寸由制造者确定。
标记示例： 螺纹规格D＝M8、长度规格l＝15mm、材料为ML10、表面镀锌钝化的小沉头铆螺母的标记示例： 铆螺母 GB/T 17880.3 M8×15
螺纹规格		d	d1 H12	dk max	k	r	l max	l1 参考	d0	h1 参考	铆接厚度 h 推荐
粗牙 D	细牙 D×P
M3	—	5	4.0	5.5	0.35	0.2	7.5	2.5	5	5.8	0.5～1.0
		5	4.0	5.5	0.35	0.2	8.5	3.5	5	5.8	1.0～2.0
		5	4.0	5.5	0.35	0.2	9.5	4.5	5	5.8	2.0～3.0
M4	—	6	4.8	6.75	0.5	0.2	9.0	2.5	6	7.5	0.5～1.0
		6	4.8	6.75	0.5	0.2	10.0	3.5	6	7.5	1.0～2.0
		6	4.8	6.75	0.5	0.2	11.0	4.5	6	7.5	2.0～3.0
M5	—	7	5.6	8.0	0.6	0.2	11.0	3.0	7	9.3	0.5～1.0
		7	5.6	8.0	0.6	0.2	12.0	4.0	7	9.3	1.0～2.0
		7	5.6	8.0	0.6	0.2	13.0	5.0	7	9.3	2.0～3.0
M6	—	9	7.5	10.0	0.6	0.2	13.5	4.0	9	11.0	0.5～1.5
		9	7.5	10.0	0.6	0.2	15.0	5.5	9	11.0	1.5～3.0
		9	7.5	10.0	0.6	0.2	16.5	7.0	9	11.0	3.0～4.5
M8	—	11	9.2	12.0	0.6	0.3	15.0	4.5	11	12.3	0.5～1.5
		11	9.2	12.0	0.6	0.3	16.5	6.0	11	12.3	1.5～3.0
		11	9.2	12.0	0.6	0.3	18.0	7.5	11	12.3	3.0～4.5
M10	M10×1	13	11	14.5	0.85	0.3	18.0	5.0	13	15.0	0.5～1.5
		13	11	14.5	0.85	0.3	19.5	6.5	13	15.0	1.5～3.0
		13	11	14.5	0.85	0.3	21.0	8.0	13	15.0	3.0～4.5
M12	M12×1.5	15	13	16.5	0.85	0.3	21.0	5.5	15	17.5	0.5～1.5
		15	13	16.5	0.85	0.3	22.5	7.0	15	17.5	1.5～3.0
		15	13	16.5	0.85	0.3	24.0	8.5	15	17.5	3.0～4.5

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
螺纹规格	M3	M4	M5	M6	M8	M10	M10×1	M12	M12×1.5
长度规格/mm	每1000件钢制品的质量≈
7.5	0.694
8.5	0.750
9.0	—	1.154
9.5	0.805	—
10.0		1.233
11.0		1.313	1.781
12.0			1.890
13.0			1.998
13.5				3.713
15.0				3.942	5.540
16.5				4.171	5.876
18.0					6.212	8.603	8.126
19.5						9.047	8.570
21.0						9.491	9.014	12.248	11.907
22.5								12.765	12.424
24.0								13.283	12.942
