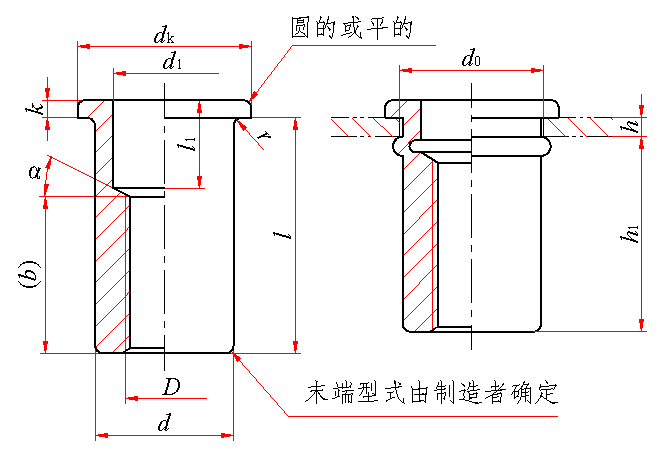

平头铆螺母(GB/T 17880.1—1999)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
b＝(1.25～1.5)D；α—由制造者确定；允许在支承面和(或)d圆周表面制出花纹，其型式与尺寸由制造者确定。
标记示例： 螺纹规格D＝M8、长度规格l＝15mm、材料为ML10、表面镀锌钝化的平头铆螺母的标记示例： 铆螺母 GB/T 17880.1 M8×15
螺纹规格		d	d1 H12	dk max	k	r	l max	l1 参考	d0	h1 参考	铆接厚度 h 推荐
粗牙 D	细牙 D×P
M3	—	5	4.0	8	0.8	0.2	7.5	3.3	5	5.8	0.25～1.0
		5	4.0	8	0.8	0.2	8.5	4.3	5	5.8	1.0～2.0
		5	4.0	8	0.8	0.2	9.5	5.3	5	5.8	2.0～3.0
		5	4.0	8	0.8	0.2	10.5	6.3	5	5.8	3.0～4.0
M4	—	6	4.8	9	0.8	0.2	9.0	3.3	6	7.5	0.25～1.0
		6	4.8	9	0.8	0.2	10.0	4.3	6	7.5	1.0～2.0
		6	4.8	9	0.8	0.2	11.0	5.3	6	7.5	2.0～3.0
		6	4.8	9	0.8	0.2	12.0	6.3	6	7.5	3.0～4.0
M5	—	7	5.6	10	1.0	0.2	11.0	4.0	7	9.3	0.25～1.0
		7	5.6	10	1.0	0.2	12.0	5.0	7	9.3	1.0～2.0
		7	5.6	10	1.0	0.2	13.0	6.0	7	9.3	2.0～3.0
		7	5.6	10	1.0	0.2	14.0	7.0	7	9.3	3.0～4.0
M6	—	9	7.5	12	1.5	0.2	13.5	5.5	9	11	0.5～1.5
		9	7.5	12	1.5	0.2	15.0	7.0	9	11	1.5～3.0
		9	7.5	12	1.5	0.2	16.5	8.5	9	11	3.0～4.5
		9	7.5	12	1.5	0.2	18.0	10.0	9	11	4.5～6.0
M8	—	11	9.2	14	1.5	0.3	15.0	6.0	11	12.3	0.5～1.5
		11	9.2	14	1.5	0.3	16.5	7.5	11	12.3	1.5～3.0
		11	9.2	14	1.5	0.3	18.0	9.0	11	12.3	3.0～4.5
		11	9.2	14	1.5	0.3	19.5	10.5	11	12.3	4.5～6.0
M10	M10×1	13	11	16	1.8	0.3	18.0	6.8	13	15.0	0.5～1.5
		13	11	16	1.8	0.3	19.5	8.3	13	15.0	1.5～3.0
		13	11	16	1.8	0.3	21.0	9.8	13	15.0	3.0～4.5
		13	11	16	1.8	0.3	22.5	11.3	13	15.0	4.5～6.0
M12	M12×1.5	15	13	18	1.8	0.3	21.0	7.3	15	17.5	0.5～1.5
		15	13	18	1.8	0.3	22.5	8.8	15	17.5	1.5～3.0
		15	13	18	1.8	0.3	24.0	10.3	15	17.5	3.0～4.5
		15	13	18	1.8	0.3	25.5	11.8	15	17.5	4.5～6.0

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
螺纹规格	M3	M4	M5	M6	M8	M10	M10×1	M12	M12×1.5
长度规格/mm	每1000件钢制品的质量≈
7.5	0.926
8.5	0.981
9.0	—	1.425
9.5	1.037	—
10.0	—	1.505
10.5	1.092	—
11.0		1.585	2.176
12.0		1.664	2.285
13.0			2.394
13.5			—	4.490
14.0			2.503	—
15.0				4.719	5.532
16.5				4.947	5.868
18.0				5.176	6.204	9.993	9.516
19.5					6.540	10.437	9.960
21.0						10.881	10.404	13.844	13.503
22.5						11.325	10.848	14.362	14.021
24.0								14.880	14.539
25.5								15.398	15.057
