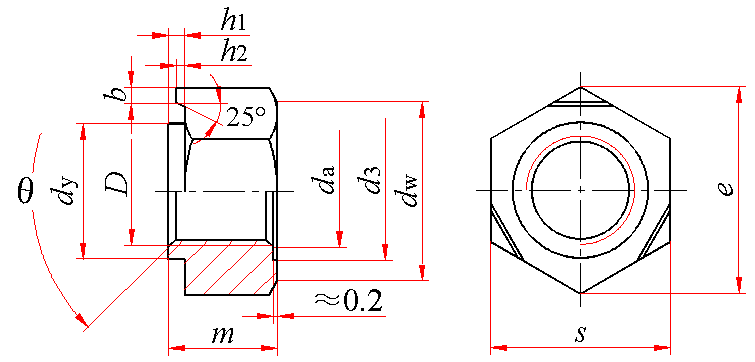

焊接六角螺母(GB/T 13681—1992)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm





θ＝90°～120°

标记示例：

螺纹规格D＝M10、材料为含碳量不大于0.25%的钢、不经表面处理的焊接六角螺母的标记：

螺母  GB/T 13681  M10

螺纹规格

(D或D×P)

da

dw

min

dy

d3

h1

max

min

max

min

max

min

max

min

M4

—

—

4.6

4

7.88

5.97

5.885

6.18

6

0.65

0.55

M5

—

—

5.75

5

8.88

6.96

6.87

7.22

7

0.70

0.60

M6

—

—

6.75

6

9.63

7.96

7.87

8.22

8

0.75

0.60

M8

M8×1

—

8.75

8

12.63

10.45

10.34

10.77

10.5

0.90

0.75

M10

M10×1

(M10×1.25)

10.8

10

15.63

12.45

12.34

12.77

12.5

1.15

0.95

M12

M12×1.5

(M12×1.25)

13

12

17.37

14.75

14.64

15.07

14.8

1.40

1.20

(M14)

(M14×1.5)

—

15.1

14

19.57

16.75

16.64

17.07

16.8

1.80

1.60

M16

M16×1.5

—

17.3

16

21.57

18.735

18.605

19.13

18.8

1.80

1.60

螺纹规格

(D或D×P)

h2

b

m

s

e

min

max

min

max

min

max

min

max

min

M4

—

—

0.35

0.25

1

0.6

3.5

3.2

9

8.78

9.83

M5

—

—

0.40

0.30

1

0.6

4

3.7

10

9.78

10.95

M6

—

—

0.40

0.30

1.12

0.68

5

4.7

11

10.73

12.02

M8

M8×1

—

0.50

0.35

1.25

0.75

6.5

6.14

14

13.73

15.38

M10

M10×1

(M10×1.25)

0.65

0.50

1.55

0.95

8

7.64

17

16.73

18.74

M12

M12×1.5

(M12×1.25)

0.80

0.60

1.55

0.95

10

9.64

19

18.67

20.91

(M14)

(M14×1.5)

—

1.0

0.80

1.9

1.1

11

10.3

22

21.67

24.27

M16

M16×1.5

—

1.0

0.80

1.9

1.1

13

12.3

24

23.67

26.51

技术条件

材料

螺纹公差

机械性能保证载荷，N

公差产品等级

表面处理

含碳量不大于0.25%，

且具有可焊性的钢

6G

M4

6800

A级

1.不经处理

2.镀锌钝化

M5

11000

M6

15500

M8、M8×1

28300

M10、M10×1、M10×1.25

44800

M12、M12×1.5、M12×1.25

65300

M14、M14×1.5

89700

M16、M16×1.5

123000

注：尽可能不采用括号内的规格。



质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M4

M5

M6

M8

M10

M12

M14

M16

—

—

—

M8×1

M10×1

M12×1.5

M14×1.5

M16×1.5

—

—

—

—

M10×1.25

M12×1.25

—

—

每1000件钢制品的质量≈

1.09

1.48

2.18

4.55

8.13

11.79

16.35

22.24
