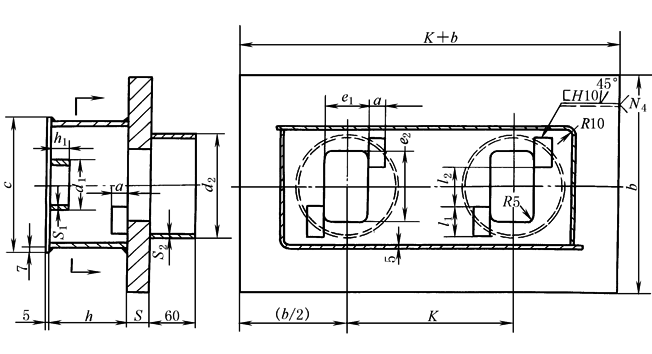

附录 T形头地脚螺栓用双联锚板(摘自JB/ZQ 4172的附录)

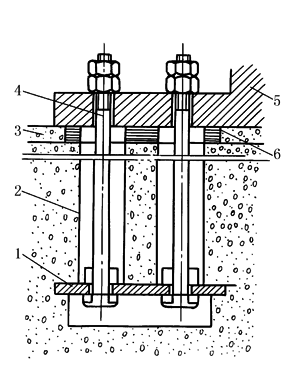

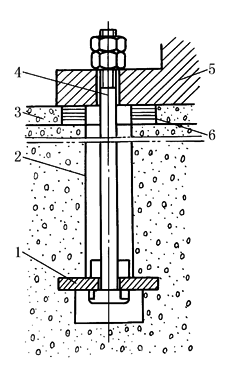

通常在设备底座的四周备有一圈地脚螺栓孔，当设计采用内、外双圈地脚螺栓孔时，在基础孔中的T形头地脚螺栓可利用双联锚板进行固定 图1  T形头地脚螺栓用锚板在基础内的预埋形式 1—锚板；2—护管；3—二次灌浆层；4—T形头地脚螺栓；5—底座；6—调整垫板 图2  T形头地脚螺栓用双联锚板在基础内的预埋形式 1—双联锚板；2～6同上图
T形头 地脚螺栓	K	每件质量 /kg≈	T形头 地脚螺栓	K	每件质量 /kg≈	T形头 地脚螺栓	K	每件质量 /kg≈	T形头 地脚螺栓	K	每件质量 /kg≈
M24	100	11.7	M30	130	18.3	M36	150	27.9	M42	160	34.7
	125	12.5		160	19.6		170	29.4		210	38.2
	160	13.6		200	21.5		220	32.5		240	40.3
M48	170	47.0	M72×6	220	96.9	M100×6	320	209.1	M140×6	460	595.7
	210	50.6		270	103.9		390	225.2		560	644.8
	250	54.2		320	110.9		460	241.4		670	698.9
	290	57.8		400	122.1		540	259.9		780	753.0
M56	180	55.8	M80×6	250	116.9	M110×6	360	295.0	M160×6	500	741.6
	220	59.8		300	124.6		430	315.9		600	797.3
	260	63.7		360	133.8		520	342.9		720	864.0
	300	67.7		450	147.6		600	366.8		840	930.7
M64	200	77.2	M90×6	290	172.5	M125×6	400	355.2
	250	83.5		340	183.0		470	378.2
	300	89.8		410	197.7		570	411.1
	350	96.1		480	212.4		660	440.8
