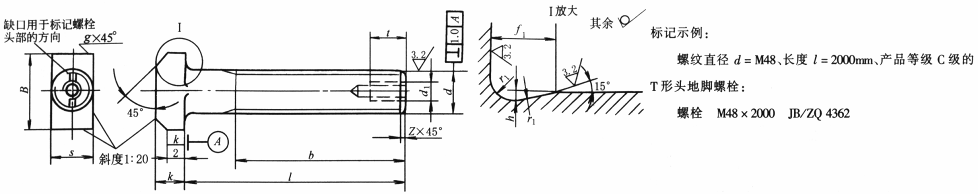

T形头地脚螺栓(JB/ZQ4362—1997)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
d	M24	M30	M36	M42	M48	M56	M64	M72×6	M80×6	M90×6	M100×6	M110×6	M125×6	M140×6	M160×6
b	100	120	160	180	210	250	280	300	326	360	400	440	500	560	620
d1	—		M12			M16		M20
k	15	19	23	26	30	35	40	45	50	55	62	67	75	85	90
s	24	30	36	42	48	56	64	72	80	90	100	110	125	140	160
B	48	56	66	80	88	102	112	122	140	155	170	190	215	240	270
t	—		18			24		29
g	—		—			—		8
f1	2.5					4				5				7
h	0.2					0.3				0.4				0.5
r1	1					1.6				2.5				4
Z	3	4	5		6			8
1000mm长重量≈/kg	3.66	5.77	8.38	11.5	15.1	20.7	27.4	34.9	43.5	55.4	69.2	84.6	110.7	141	185.7
每增加100mm 长的重量≈/kg	0.35	0.56	0.8	1.08	1.42	1.9	2.5	3.2	3.9	5.0	6.2	7.5	9.6	12.1	15.8
技术条件	村料：钢	螺纹公差：8g		性能等级：5.6级				产品等级：C
注：1．长度 l 按设计要求给出，以50mm为一级分档。 2．此螺栓与锚板JB/ZQ 4172—1997配套使用。
