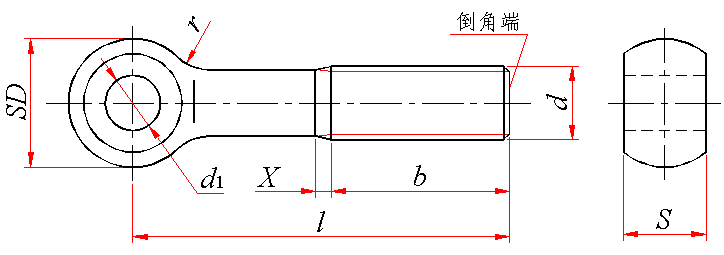

活节螺栓(GB/T 798—1988)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
螺纹末端按GB/T 2规定；无螺纹部分杆径约等于螺纹中径或螺纹大径
标记示例： 螺纹规格d＝M10、公称长度l＝100mm、性能等级4.6级、不经表面处理的活节螺栓的标记： 螺栓 GB 798 M10×100
螺纹规格 d	d1			S			b	D	r min	X max	l的范围
	公称	min	max	公称	min	max
M4	3	3.060	3.160	5	4.75	4.93	14	8	3	1.75	20~35
M5	4	4.070	4.190	6	5.75	5.93	16	10	4	2	25~45
M6	5	5.070	5.190	8	7.70	7.92	18	12	5	2.5	30~55
M8	6	6.070	6.190	10	9.70	9.92	22	14	5	3.2	35~70
M10	8	8.080	8.230	12	11.635	11.905	26	18	6	3.8	40~110
M12	10	10.080	10.230	14	13.635	13.905	30	20	8	4.2	50~130
M16	12	12.095	12.275	18	17.635	17.905	38	28	10	5	60~160
M20	16	16.095	16.275	22	21.56	21.89	52	34	12	6.3	70~180
M24	20	20.110	20.320	26	25.56	25.89	60	42	16	7.5	90~260
M30	25	25.110	25.320	34	33.5	33.88	72	52	20	8.8	110~300
M36	30	30.110	30.320	40	39.48	39.87	84	64	22	10	130~300
技术条件	材料	螺纹公差		机械性能等级			产品等级			表面处理
	钢	8g		4.6、5.6			C级			1．不经处理；2．镀锌钝化

公称长度l的商品规格系列：                                                                                                     (mm)
公称	20	25	30	35	40	45	50	(55)	60	(65)	70	80	90	100
min	18.95	23.95	28.95	33.75	38.75	43.75	48.75	53.5	58.5	63.5	68.5	78.5	88.25	98.25
max	21.05	26.05	31.05	36.25	41.25	46.25	51.25	56.5	61.5	66.5	71.5	81.5	91.75	101.75
公称	110	120	130	140	150	160	180	200	220	240	260	280	300
min	108.25	118.25	128	138	148	156	176	195.4	215.4	235.4	254.8	274.8	294.8
max	111.75	121.75	132	142	152	164	184	204.6	224.6	244.6	265.2	285.2	305.2
注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
螺纹规格	M4	M5	M6	M8	M10	M12	M16	M20	M24	M30	M36
公称长度/mm	每1000件钢制品的质量 ≈
20	2.63
25	3.00	5.05
30	3.38	5.65	8.90
35	3.75	6.25	9.76	16.47
40		6.85	10.62	18.02	30.81
45		7.45	11.47	19.58	33.27
50			12.33	21.13	35.72	48.62
55			13.19	22.69	38.18	52.19
60				24.24	40.63	55.75	118.9
65				25.80	43.09	59.31	125.4
70				27.35	45.55	62.87	131.9	208.1
80					50.46	70.00	145.0	228.6
90					55.37	77.12	158.1	249.0	384.9
100					60.28	84.25	171.2	269.5	414.4
110					65.19	91.37	184.3	290.0	443.9	745.1
120						98.49	197.4	310.5	473.4	791.8
130						105.6	210.5	331.0	502.9	838.5	1317
140							223.5	351.4	532.4	885.2	1385
150							236.6	371.9	561.9	931.9	1453
160							249.7	392.4	591.4	978.6	1521
180								433.3	650.4	1072	1656
200									709.4	1165	1792
220									768.4	1259	1928
240									827.4	1352	2063
260									886.3	1446	2199
280										1539	2335
300										1632	2470
