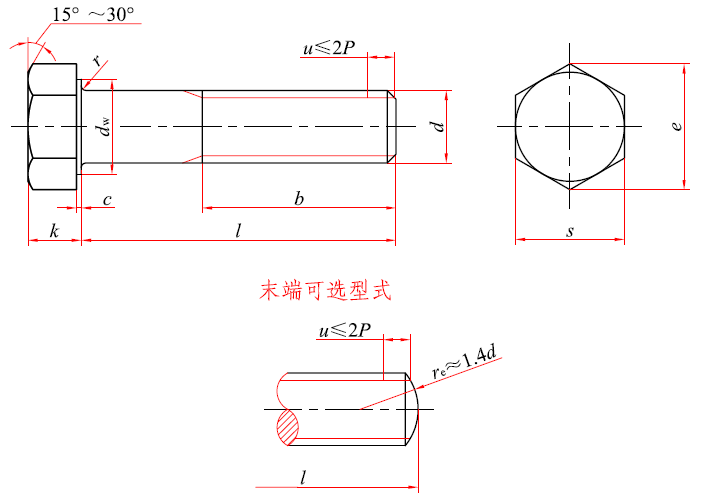

钢结构用高强度大六角头螺栓(GB/T 1228—2006)　　　　　　　　　　　　　　　　　　　 mm
标记示例： 螺纹规格d ＝M20、公称长度 l ＝100mm、性能等级为10.9S 级的钢结构用高强度大六角头螺栓的标记： 螺栓 GB/T 1288 M20×100 螺纹规格d ＝M20、公称长度 l ＝100mm、性能等级为8.8S 级的钢结构用高强度大六角头螺栓的标记： 螺栓 GB/T 1288 M20×100-8.8S
GB/T 1228	螺纹规格d		M12	M16	M20	(M22)	M24	(M27)	M30
	dw	min	19.2	24.9	31.4	33.3	38.0	42.8	46.5
	e	min	22.78	29.56	37.29	39.55	45.20	50.85	55.3
	k	公称	7.5	10	12.5	14	15	17	18.7
	r	min	1.0	1.0	1.5	1.5	1.5	2.0	2.0
	s	max	21	27	34	36	41	46	50
	c	max	0.8
	100mm长的重量≈ /kg		0.108	0.203	0.334	0.407	0.502	0.666	0.828
	l 系列公称		35~100(按5进级)、110~200(按10进级)、220、240、260
	公称应力截面积 As/mm^2		84.3	157	245	303	353	459	561
	拉力载荷 /N		等于As×σb
GB/T 1231	螺纹规格 d		M12	M16	M20	(M22)	M24	(M27)	M30
	技 术 条 件		性能 等级	抗拉强度 σb	屈服强度 σ0.2	推荐 材料	洛氏硬度 HRC	通用 规格	螺纹公 差带	产品 等级
				/MPa
			10.9s	1040~1240	940	20MnTiB	33~39	≤M24	6g	C
						32VB		≤M30
			8.8s	830~1030	660	40B	24~31	≤M24
						45		≤M22
						35		≤M20
