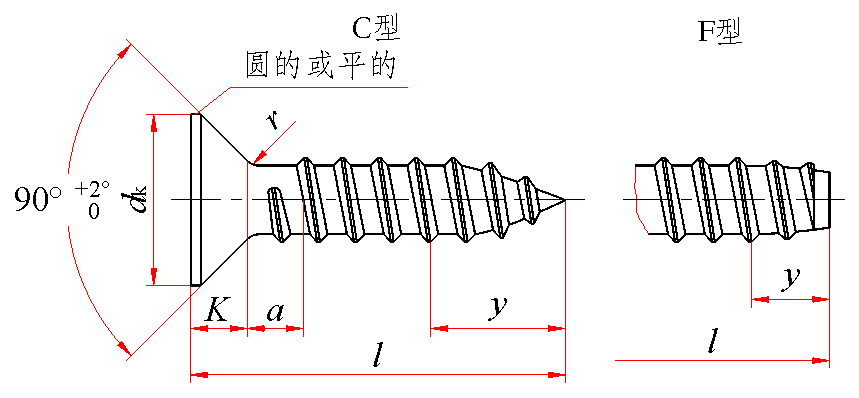

十字槽沉头自攻螺钉 (GB/T 846—1985)                                                                                                                              　　　　mm



标记示例：

螺纹规格ST3.5、公称长度l＝16mm、H型槽、镀锌钝化的C型十字槽沉头自攻螺钉的的标记：

自攻螺钉  GB 846  ST3.5×16

螺纹规格

螺距

P

a

max

dk

K

max

r

max

十字槽

y

参考

l的范围

槽号

No

H型

Z型

理论值

max

实际值

m

参考

插入深度

m

参考

插入深度

max

min

min

max

min

max

C型

F型

ST2.2

0.8

0.8

4.4

3.8

3.5

1.1

0.8

0

1.9

0.9

1.2

2

0.95

1.2

2

1.6

4.5～16

ST2.9

1.1

1.1

6.3

5.5

5.2

1.7

1.2

1

3.2

1.7

2.1

3.2

1.6

2

2.6

2.1

6.5～19

ST3.5

1.3

1.3

8.2

7.3

6.9

2.35

1.4

2

4.4

1.9

2.4

4.3

1.75

2.2

3.2

2.5

9.5～25

ST4.2

1.4

1.4

9.4

8.4

8

2.6

1.6

2

4.6

2.1

2.6

4.6

2.05

2.5

3.7

2.8

9.5～32

ST4.8

1.6

1.6

10.4

9.3

8.9

2.8

2

2

5.2

2.7

3.2

5.1

2.6

3.05

4.3

3.2

9.5～32

ST5.5

1.8

1.8

11.5

10.3

9.9

3

2.2

3

6.6

2.8

3.3

6.5

2.75

3.2

5

3.6

13～38

ST6.3

1.8

1.8

12.6

11.3

10.9

3.15

2.4

3

6.8

3

3.5

6.8

3

3.45

6

3.6

13～38

ST8

2.1

2.1

17.3

15.8

15.4

4.65

3.2

4

8.9

4

4.6

9

4.15

4.6

7.5

4.2

16～50

ST9.5

2.1

2.1

20

18.3

17.8

5.25

4

4

10

5.1

5.7

10

5.2

5.65

8

4.2

16～50

技术条件

螺纹

机械性能

公差产品等级

十字槽

沉头的测量

表面处理

GB/T 5280

GB/T 3098.5

A级

GB/T 944.1

GB/T 5279

镀锌钝化



公称长度l  的商品规格系列：                                                                                                   　mm　

公称

4.5

6.5

9.5

13

16

19

22

25

32

38

45

50

C型

min

3.7

5.7

8.7

12.2

15.2

18.2

21.2

24.2

30.7

36.7

43.7

48.7

max

5.3

7.3

10.3

13.8

16.8

19.8

22.8

25.8

33.3

39.3

46.3

51.3

F型

min

3.7

5.7

8.7

12.2

15.2

18.2

20.7

23.7

30.7

36.7

43.5

48.5

max

4.5

6.5

9.5

13

16

19

22

25

32

38

45

50



质量                                                                                                                              kg

螺纹规格

ST2.2

ST2.9

ST3.5

ST4.2

ST4.8

ST5.5

ST6.3

ST8

ST9.5

公称长度/mm

每1000件钢制品的质量 ≈

4.5

0.08

















6.5

0.12

0.22















9.5

0.17

0.32

0.51

0.76

0.98









13

0.23

0.43

0.67

0.99

1.28

1.54

2.00





16

0.29

0.52

0.81

1.18

1.55

1.89

2.47

4.77

7.04

19



0.62

0.94

1.38

1.81

2.24

2.95

5.56

8.27

22





1.08

1.58

2.08

2.59

3.43

6.35

9.51

25





1.22

1.77

2.34

2.94

3.90

7.14

10.74

32







2.23

2.96

3.75

5.02

8.99

13.61

38











4.45

5.97

10.57

16.08

45















12.41

18.95

50















13.73

21.00
