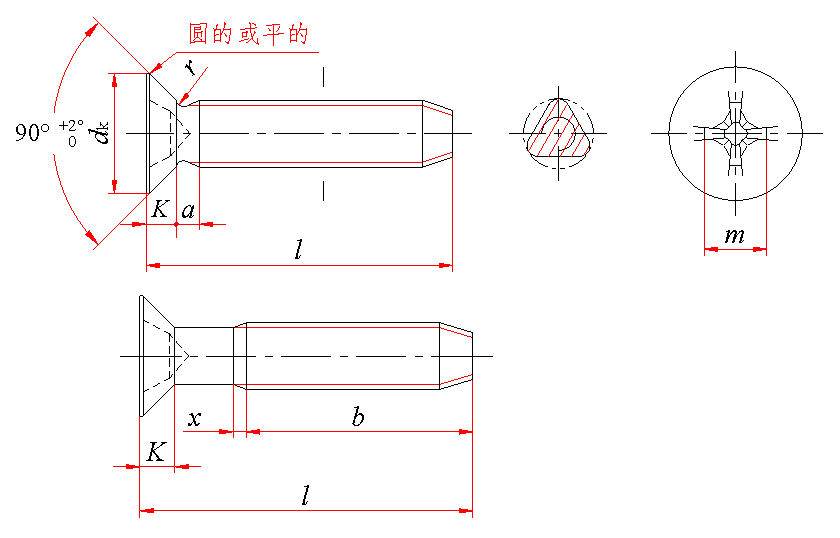

十字槽沉头自攻锁紧螺钉(GB/T 6561—1986)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

标记示例：

螺纹规格为M5、公称长度l＝20mm、性能等级为B级、表面镀锌钝化的十字槽沉头自攻锁紧螺钉的标记：

自攻螺钉  GB 6561  M5×20

螺纹规格

螺距

P

a

max

b

min

dk

K

max

r

max

十字槽(H型)

X

max

l的范围

全螺纹长度l

理论值

实际值

槽号

No

m

参考

插入深度

max

max

min

min

max

M2.5

0.45

0.9

12

5.5

4.7

4.4

1.5

0.6

1

2.9

1.4

1.8

1.1

6~16

6~12

M3

0.5

1

18

6.3

5.5

5.2

1.65

0.8

1

3.2

1.7

2.1

1.25

8~20

8~16

M4

0.7

1.4

24

9.4

8.4

8

2.7

1

2

4.6

2.1

2.6

1.75

10~30

10~25

M5

0.8

1.6

30

10.4

9.3

8.9

2.7

1.3

2

5.2

2.7

3.2

2

12~35

12~30

M6

1

2

35

12.6

11.3

10.9

3.3

1.5

3

6.8

3

3.5

2.5

14~40

14~30

技术条件

螺杆尺寸

机械性能等级

公差产品等级

十字槽

沉头的测量

表面处理

GB/T 6559

A、B

A级

H型

GB/T 5279

镀锌钝化



公称长度l  的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

6

8

10

12

(14)

16

20

25

30

35

40

min

5.7

7.7

9.7

11.6

13.6

15.6

19.6

24.6

29.6

34.5

39.5

max

6.3

8.3

10.3

12.4

14.4

16.4

20.4

25.4

30.4

35.5

40.5

注：① 尽可能不采用括号内的规格。

② dk的理论值按GB 5279规定。



质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M2.5

M3

M4

M5

M6

公称长度/mm

每1000件钢制品的质量 ≈

6

0.20









8

0.25

0.38







10

0.31

0.47

0.97





12

0.37

0.55

1.12

1.69



14

0.43

0.64

1.27

1.93

2.79

16

0.48

0.72

1.42

2.17

3.13

20



0.89

1.72

2.65

3.82

25





2.10

3.25

4.68

30





2.47

3.85

5.53

35







4.45

6.39

40









7.25
