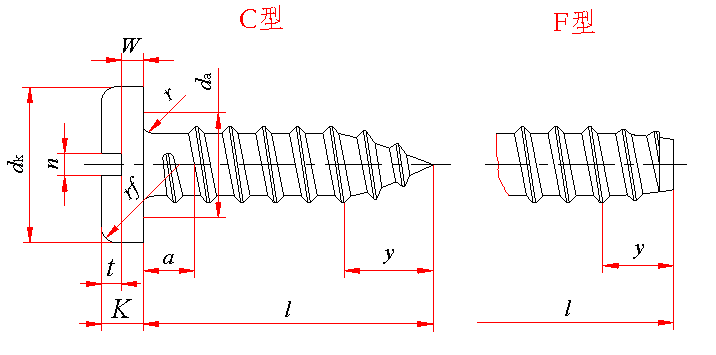

开槽盘头自攻螺钉(GB/T 5282—1985)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
标记示例： 螺纹规格ST3.5、公称长度l＝16mm、表面镀锌钝化的C型开槽盘头自攻螺钉的标记： 自攻螺钉  GB/T 5282  ST3.5×16
螺纹规格	螺距 P	a max	da max	dk		K		n			r min	rf 参考	t min	W min	y参考		l的范围
				max	min	max	min	公称	min	max					C型	F型
ST2.2	0.8	0.8	2.8	4	3.7	1.3	1.1	0.5	0.56	0.7	0.1	0.6	0.5	0.5	2	1.6	4.5～16
ST2.9	1.1	1.1	3.5	5.6	5.3	1.8	1.6	0.8	0.86	1	0.1	0.8	0.7	0.7	2.6	2.1	6.5～19
ST3.5	1.3	1.3	4.1	7	6.6	2.1	1.9	1	1.06	1.2	0.1	1	0.8	0.8	3.2	2.5	6.5～22
ST4.2	1.4	1.4	4.9	8	7.6	2.4	2.2	1.2	1.26	1.51	0.2	1.2	1	0.9	3.7	2.8	9.5～25
ST4.8	1.6	1.6	5.5	9.5	9.1	3	2.7	1.2	1.26	1.51	0.2	1.5	1.2	1.2	4.3	3.2	9.5～32
ST5.5	1.8	1.8	6.3	11	10.6	3.2	2.9	1.6	1.66	1.91	0.25	1.6	1.3	1.3	5	3.6	13～32
ST6.3	1.8	1.8	7.1	12	11.6	3.6	3.3	1.6	1.66	1.91	0.25	1.8	1.4	1.4	6	3.6	13～38
ST8	2.1	2.1	9.2	16	15.6	4.8	4.5	2	2.06	2.31	0.4	2.4	1.9	1.9	7.5	4.2	16～50
ST9.5	2.1	2.1	10.7	20	19.5	6	5.7	2.5	2.56	2.81	0.4	3	2.4	2.4	8	4.2	16～50
技术条件	螺纹				机械性能				公差产品等级					表面处理
	GB/T 5280				GB/T 3098.5				A级					镀锌钝化

公称长度l  的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
公称		4.5	6.5	9.5	13	16	19	22	25	32	38	45	50
C型	min	3.7	5.7	8.7	12.2	15.2	18.2	21.2	24.2	30.7	36.7	43.7	48.7
	max	5.3	7.3	10.3	13.8	16.8	19.8	22.8	25.8	33.3	39.3	46.3	51.3
F型	min	3.7	5.7	8.7	12.2	15.2	18.2	20.7	23.7	30.7	36.7	43.5	48.5
	max	4.5	6.5	9.5	13	16	19	22	25	32	38	45	50

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
螺纹规格	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
公称长度/mm	每1000件钢制品的质量 ≈
4.5	0.15
6.5	0.18	0.41	0.69
9.5	0.24	0.51	0.83	1.21	1.91
13	0.30	0.62	0.99	1.44	2.22	3.04	4.08
16	0.36	0.71	1.12	1.64	2.49	3.39	4.55	9.41	17.10
19		0.81	1.26	1.83	2.75	3.74	5.03	10.20	18.33
22			1.40	2.03	3.02	4.09	5.51	10.99	19.57
25				2.23	3.28	4.44	5.98	11.78	20.80
32					3.90	5.26	7.10	13.63	23.67
38							8.05	15.21	26.14
45								17.05	29.01
50								18.37	31.06
