精密机械用紧固件 十字槽自攻螺钉 刮削端(GB/T 13806.2—1992)　　　　　　　　　mm
标记示例： 螺纹规格ST 2.2、公称长度l ＝6mm、镀锌钝化的A型——十字槽盘头自攻螺钉 刮削端的标记： 自攻螺钉  GB/T 13806.2  ST2.2×6 螺纹规格ST 2.2、公称长度l ＝6mm、镀锌钝化的B型——十字槽沉头自攻螺钉 刮削端的标记： 自攻螺钉  GB/T 13806.2   B ST2.2×6 螺纹规格ST 2.2、公称长度l ＝6mm、镀锌钝化的C型——十字槽半沉头自攻螺钉 刮削端的标记： 自攻螺钉  GB/T 13806.2   C ST2.2×6

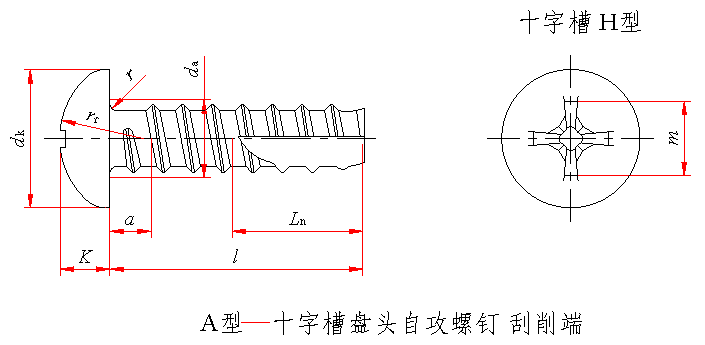

A型—十字槽盘头自攻螺钉 刮削端
螺 纹 规 格 d			ST 1.5		(ST1.9)	ST 2.2	(ST2.6)	ST2.9	ST3.5	ST4.2
P			0.5		0.6	0.8	0.9	1.1	1.3	1.4
a			0.5		0.6	0.8	0.9	1.1	1.3	1.4
dk	max		2.8		3.5	4.0	4.3	5.6	7.0	8.0
	min		2.66		3.3	3.7	4.1	5.3	6.64	7.64
K	max		0.9		1.1	1.6	2.0	2.4	2.6	3.1
	min		0.8		1.0	1.4	1.8	2.15	2.35	2.8
rf　　≈			2.0		2.6	3.2	4.0	5.0	6.0	6.5
r　　min			0.05		0.05	0.1	0.1	0.1	0.1	0.2
Ln　　max			0.7		0.9	1.6	1.6	2.1	2.5	2.8
H型十字槽	槽号	No.	0		0	0	1	1	2	2
	m	参考	1.5		1.7	1.9	2.7	3	3.9	4.4
	插入	min	0.5		0.7	0.85	1.1	1.4	1.4	1.95
	深度	max	0.7		0.9	1.2	1.5	1.8	1.9	2.35
l 商品规格范围			4～8		4～8	4.5～10	4.5～16	4.5～20	7～25	7～25
l 公称长度系列			4，(4.5)，5，(5.5)，6，(7)，8，(9.5)，10，13，16，20，(22)，25

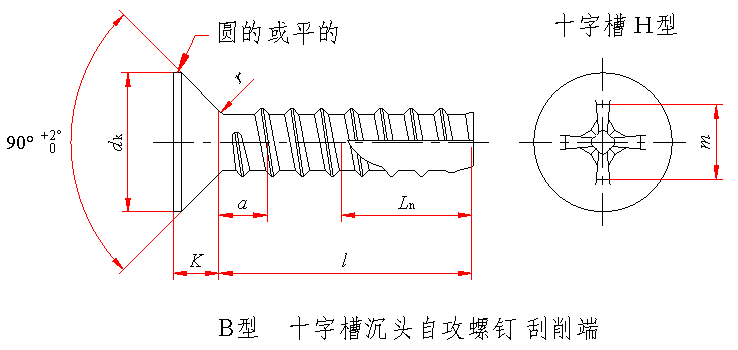

B型—十字槽沉头自攻螺钉 刮削端
螺 纹 规 格 d			ST 1.5		(ST1.9)	ST 2.2	(ST2.6)	ST2.9	ST3.5	ST4.2
P			0.5		0.6	0.8	0.9	1.1	1.3	1.4
a　　max			0.5		0.6	0.8	0.9	1.1	1.3	1.4
dk	max		2.8		3.5	3.8	4.8	5.5	7.3	8.4
	min		2.6		3.3	3.5	4.5	5.2	6.9	8.0
K　　max			0.8		0.9	1.1	1.4	1.7	2.35	2.6
Ln　　max			0.7		0.9	1.6	1.6	2.1	2.5	2.8
r　　max			0.5			0.8	1	1.2	1.4	1.6
H型十字槽	槽号	No	0		0	0	1	1	2	2
	m	参考	1.6		1.7	1.9	2.8	3.2	4.4	4.6
	插入	min	0.7		0.8	0.9	1.3	1.7	1.9	2.1
	深度	max	0.9		1.0	1.2	1.6	2.1	2.4	2.6
l 商品规格范围			4～8		4～8	4.5～10	4.5～16	4.5～20	7～25	7～25
l 公称长度系列			4，(4.5)，5，(5.5)，6，(7)，9，(9.5)，10，13，16，20，(22)，25
C型—十字槽半沉头自攻螺钉 刮削端
螺 纹 规 格 d					ST 1.5	(ST1.9)	ST 2.2	(ST2.6)	ST2.9	ST3.5
P					0.5	0.6	0.8	0.9	1.1	1.3
a　　max					0.5	0.6	0.8	0.9	1.1	1.3
dk			max		2.8	3.5	3.8	4.8	5.5	7.3
			min		2.6	3.3	3.5	4.5	5.2	6.9
K　　max					0.8	0.9	1.1	1.4	1.7	2.35
f　　　≈					0.3	0.4	0.5	0.6	0.7	0.8
rf　　　≈					3.2	4	4	4.8	6	8.5
r　　max					0.5	0.6	0.8	1.0	1.2	1.4
Ln　　max					0.7	0.9	1.6	1.6	2.1	2.5
H型十字槽			槽号	No	0	0	0	1	1	2
			m	参考	1.8	1.9	2.2	3.0	3.4	4.8
			插入	min	0.9	1.0	1.2	1.4	1.8	2.25
			深度	max	1.1	1.2	1.5	1.8	2.2	2.75
l 商品规格范围					4～8	4～8	4.5～10	4.5～16	4.5～20	4～25
l 公称长度系列					4，(4.5)，5，(5.5)，6，(7)，8，(9.5)，10，13，16，20，(22)，25
技 术 条 件
螺 纹							GB 5280
机 械 性 能							GB 3098.5
公 差					产品等级		A
					标 准		GB 3103.1
十 字 槽							H型，GB 944.1
表 面 处 理							镀锌钝化 GB 5267
验 收 及 包 装							GB 90

质量 kg
A 型
螺纹规格	ST1.5	ST1.9	ST2.2	ST2.6	ST2.9	ST3.5	ST4.2
公称长度/mm	每1000件钢制品的质量 ≈
4	0.061	0.109
4.5	0.065	0.115	0.181	0.264	0.463
5	0.068	0.122	0.190	0.276	0.479
5.5	0.072	0.128	0.199	0.289	0.495
6	0.076	0.134	0.208	0.301	0.511
7	0.084	0.147	0.226	0.326	0.542	0.855	1.31
8	0.091	0.160	0.244	0.350	0.574	0.901	1.37
9.5			0.271	0.387	0.621	0.970	1.47
10			0.280	0.399	0.637	0.993	1.51
13				0.473	0.732	1.13	1.71
16				0.547	0.826	1.27	1.90
20					0.953	1.45	2.17
22						1.54	2.30
25						1.68	2.50

B 型
螺纹规格	ST1.5	ST1.9	ST2.2	ST2.6	ST2.9	ST3.5	ST4.2
公称长度/mm	每1000件钢制品的质量 ≈
4	0.036	0.063
4.5	0.040	0.070	0.084	0.129	0.171
5	0.043	0.076	0.093	0.141	0.187
5.5	0.047	0.082	0.102	0.154	0.202
6	0.051	0.089	0.111	0.166	0.218
7	0.059	0.102	0.130	0.191	0.250	0.415	0.626
8	0.066	0.114	0.148	0.215	0.281	0.461	0.692
9.5			0.175	0.252	0.329	0.530	0.791
10			0.184	0.264	0.345	0.553	0.824
13				0.338	0.439	0.690	1.02
16				0.412	0.534	0.828	1.22
20					0.660	1.01	1.48
22						1.10	1.62
25						1.24	1.81

C 型
螺纹规格	ST1.5	ST1.9	ST2.2	ST2.6	ST2.9	ST3.5
公称长度/mm	每1000件钢制品的质量 ≈
4	0.041	0.077
4.5	0.045	0.084	0.108	0.168	0.238
5	0.049	0.090	0.115	0.180	0.254
5.5	0.053	0.096	0.124	0.193	0.270
6	0.057	0.103	0.133	0.205	0.285
7	0.064	0.116	0.151	0.229	0.317	0.528
8	0.072	0.128	0.169	0.254	0.348	0.574
9.5			0.196	0.291	0.396	0.643
10			0.205	0.303	0.412	0.666
13				0.377	0.506	0.804
16				0.451	0.601	0.942
20					0.727	1.13
22						1.22
25						1.36
