十字槽沉头木螺钉 (GB/T 951—1986)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

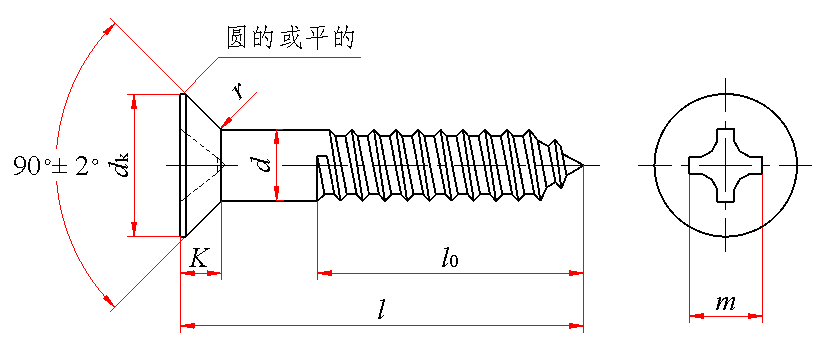

标记示例： 公称直径10mm、长度100mm、材料为Q215、不经表面处理的十字槽沉头木螺钉的标记： 木螺钉 GB 951 10×100
d			dk		K	r ≈	十字槽(H型)插入深度				l的范围
公称	min	max	max	min			槽号	m参考	min	max
2	1.86	2	4	3.70	1.2	0.2	1	2.5	0.95	1.32	6～16
2.5	2.25	2.5	5	4.70	1.4	0.2	1	2.7	1.14	1.52	6～25
3	2.75	3	6	5.70	1.7	0.2	2	3.8	1.20	1.73	8～30
3.5	3.2	3.5	7	6.64	2	0.4	2	4.2	1.60	2.13	8～40
4	3.7	4	8	7.64	2.2	0.4	2	4.8	2.19	2.73	12～70
(4.5)	4.2	4.5	9	8.64	2.7	0.4	2	5.2	2.58	3.13	16～85
5	4.7	5	10	9.64	3	0.4	2	5.4	2.77	3.33	18～100
(5.5)	5.2	5.5	11	10.57	3.2	0.4	3	6.7	2.80	3.36	25～100
6	5.7	6	12	11.57	3.5	0.4	3	7.3	3.39	3.96	25～120
(7)	6.64	7	14	13.57	4	0.5	3	7.8	3.87	4.46	40～120
8	7.64	8	16	15.57	4.5	0.5	4	9.3	4.41	4.95	40～120
10	9.64	10	20	19.48	5.8	0.5	4	10.3	5.39	5.95	70～120
注：尽可能不采用括号内的规格。

商品规格l的系列： 　　　　　　　　　　　　　　　　　　mm
l	公称	6	8	10	12	14	16	18	20	(22)	25	30	(32)	35	(38)
	min	5.25	7.10	9.10	10.90	12.90	14.90	16.90	18.70	20.70	23.70	28.70	30.40	33.40	36.40
	max	6	8	10	12	14	16	18	20	22	25	30	32	35	38
l0	公称	4	5	6	8	9	10	12	13	14	17	20	21	23	25
	min	3.3	4.3	5.3	7.1	8.1	9.1	10.9	11.9	12.9	15.9	18.7	19.7	21.7	23.7
	max	4.7	5.7	6.7	8.9	9.9	10.9	13.1	14.1	15.1	18.1	21.3	22.3	24.3	26.3
l	公称	40	45	50	(55)	60	(65)	70	(75)	80	(85)	90	100	120
	min	38.40	43.40	48.40	53.10	58.10	63.10	68.10	73.10	78.10	82.80	87.80	97.80	117.80
	max	40	45	50	55	60	65	70	75	80	85	90	100	120
l0	公称	26	30	33	36	40	43	46	50	52	56	60	66	80
	min	24.7	28.7	31.4	34.4	38.4	41.4	44.4	48.4	50.1	54.1	58.1	64.1	78.1
	max	27.3	31.3	34.6	37.6	41.6	44.6	47.6	51.6	53.9	57.9	61.9	67.9	81.9
注：尽可能不采用括号内的规格。

质量 kg
公称直径/mm	2	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
公称长度/mm	每1000件钢制品的质量 ≈
6	0.17	0.29
8	0.21	0.35	0.52	0.75
10	0.25	0.42	0.61	0.88
12	0.29	0.47	0.68	0.99	1.31
14	0.33	0.54	0.78	1.11	1.47
16	0.37	0.61	0.87	1.24	1.64	2.21
18		0.66	0.95	1.35	1.77	2.38	3.03
20		0.73	1.04	1.47	1.93	2.59	3.28
22		0.79	1.13	1.60	2.10	2.79	3.54
25		0.87	1.24	1.76	2.30	3.04	3.84	4.55	5.53
30			1.47	2.06	2.69	3.54	4.45	5.28	6.39
32				2.19	2.86	3.75	4.70	5.58	6.75
35				2.37	3.09	4.04	5.05	6.01	7.26
38				2.55	3.32	4.33	5.41	6.43	7.76
40				2.68	3.48	4.54	5.66	6.74	8.12	11.51	15.29
45					3.84	5.00	6.22	7.40	8.90	12.59	16.70
50					4.24	5.49	6.82	8.13	9.76	13.77	18.25
55					4.63	5.99	7.43	8.85	10.63	14.95	19.79
60					4.99	6.45	7.99	9.52	11.41	16.02	21.20
65					5.39	6.95	8.59	10.25	12.27	17.20	22.74
70					5.78	7.45	9.20	10.97	13.14	18.38	24.29	40.33
75						7.90	9.76	11.64	13.92	19.45	25.69	42.56
80						8.44	10.42	12.43	14.86	20.74	27.38	45.21
85						8.90	10.97	13.09	15.64	21.81	28.78	47.44
90							11.53	13.75	16.43	22.89	30.19	49.67
100							12.74	15.21	18.15	25.25	33.28	54.55
120									21.44	29.75	39.18	63.89
