孔用弹性挡圈-B型

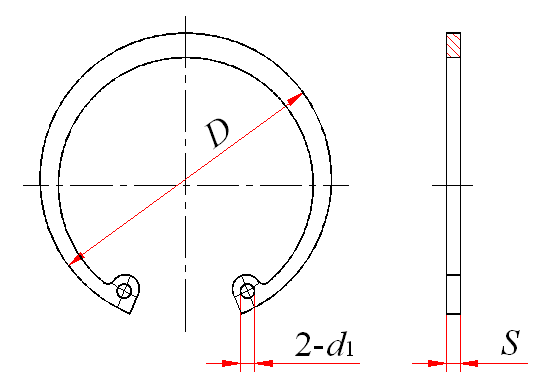

孔用弹性挡圈－A型(GB/T 893.1—1986)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

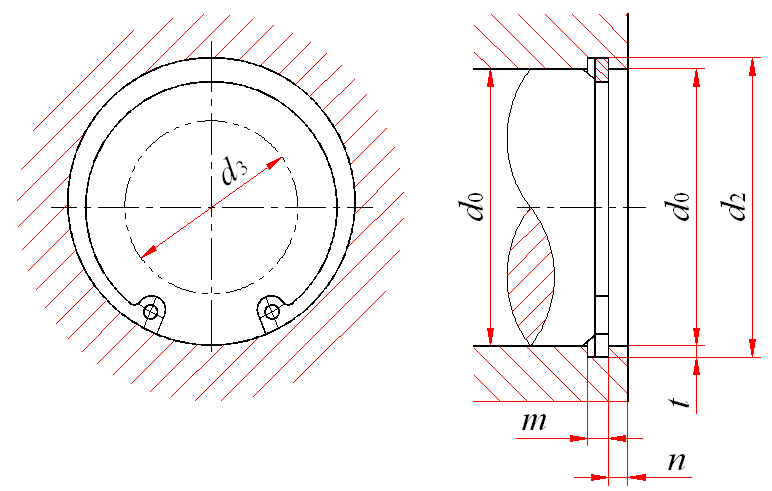

d₃——允许套入的最大轴径
标记示例：孔径d₀＝50、材料65Mn、热处理硬度HRC44～51、经表面氧化处理的A型孔用弹性挡圈的标记：挡圈 GB/T 893.1 50
孔径 d₀	挡圈					沟槽(推荐)					轴 d₃ ≤
	D		S		d₁	d₂		m		n ≥
	基本尺寸	极限偏差	基本尺寸	极限偏差	d₁	基本尺寸	极限偏差	基本尺寸	极限偏差	n ≥
8	8.7	＋0.36 －0.10	0.6	＋0.04 －0.07	1	8.4	＋0.09 0	0.7	＋0.14 0	0.6	2
9	9.8	＋0.36 －0.10	0.6	＋0.04 －0.07	1	9.4	＋0.09 0	0.7	＋0.14 0	0.6	2
10	10.8	＋0.36 －0.10	0.8	＋0.04 －0.10	1.5	10.4	＋0.11 0	0.9	＋0.14 0	0.6	2
11	11.8	＋0.36 －0.10	0.8	＋0.04 －0.10	1.5	11.4	＋0.11 0	0.9	＋0.14 0	0.6	3
12	13	＋0.36 －0.10	0.8	＋0.04 －0.10	1.5	12.5	＋0.11 0	0.9	＋0.14 0	0.9	4
13	14.1	＋0.36 －0.10	0.8	＋0.04 －0.10	1.7	13.6	＋0.11 0	0.9	＋0.14 0	0.9	4
14	15.1	＋0.36 －0.10	1	＋0.05 －0.13	1.7	14.6	＋0.11 0	1.1	＋0.14 0	0.9	5
15	16.2	＋0.36 －0.10	1	＋0.05 －0.13	1.7	15.7	＋0.11 0	1.1	＋0.14 0	1.2	6
16	17.3	＋0.36 －0.10	1	＋0.05 －0.13	1.7	16.8	＋0.11 0	1.1	＋0.14 0	1.2	7
17	18.3	＋0.42 －0.13	1	＋0.05 －0.13	1.7	17.8	＋0.11 0	1.1	＋0.14 0	1.2	8
18	19.5	＋0.42 －0.13	1	＋0.05 －0.13	1.7	19	＋0.13 0	1.1	＋0.14 0	1.5	9
19	20.5	＋0.42 －0.13	1	＋0.05 －0.13	2	20	＋0.13 0	1.1	＋0.14 0	1.5	10
20	21.5	＋0.42 －0.13	1	＋0.05 －0.13	2	21	＋0.13 0	1.1	＋0.14 0	1.5	10
21	22.5	＋0.42 －0.13	1	＋0.05 －0.13	2	22	＋0.13 0	1.1	＋0.14 0	1.5	11
22	23.5	＋0.42 －0.13	1	＋0.05 －0.13	2	23	＋0.13 0	1.1	＋0.14 0	1.5	12
24	25.9	＋0.42 －0.21	1.2	＋0.05 －0.13	2	25.2	＋0.21 0	1.3	＋0.14 0	1.8	13
25	26.9	＋0.42 －0.21	1.2	＋0.05 －0.13	2	26.2	＋0.21 0	1.3	＋0.14 0	1.8	14
26	27.9	＋0.42 －0.21	1.2	＋0.05 －0.13	2	27.2	＋0.21 0	1.3	＋0.14 0	1.8	15
28	30.1	＋0.50 －0.25	1.2	＋0.05 －0.13	2	29.4	＋0.21 0	1.3	＋0.14 0	2.1	17
30	32.1	＋0.50 －0.25	1.2	＋0.05 －0.13	2	31.4	＋0.25 0	1.3	＋0.14 0	2.1	18
31	33.4	＋0.50 －0.25	1.2	＋0.05 －0.13	2.5	32.7	＋0.25 0	1.3	＋0.14 0	2.6	19
32	34.4	＋0.50 －0.25	1.2	＋0.05 －0.13	2.5	33.7	＋0.25 0	1.3	＋0.14 0	2.6	20
34	36.5	＋0.50 －0.25	1.5	＋0.06 －0.15	2.5	35.7	＋0.25 0	1.7	＋0.14 0	2.6	22
35	37.8	＋0.50 －0.25	1.5	＋0.06 －0.15	2.5	37	＋0.25 0	1.7	＋0.14 0	3	23
36	38.8	＋0.50 －0.25	1.5	＋0.06 －0.15	2.5	38	＋0.25 0	1.7	＋0.14 0	3	24
37	39.8	＋0.50 －0.25	1.5	＋0.06 －0.15	2.5	39	＋0.25 0	1.7	＋0.14 0	3	25
38	40.8	＋0.50 －0.25	1.5	＋0.06 －0.15	2.5	40	＋0.25 0	1.7	＋0.14 0	3	26
40	43.5	＋0.90 －0.39	1.5	＋0.06 －0.15	2.5	42.5	＋0.25 0	1.7	＋0.14 0	3.8	27
42	45.5	＋0.90 －0.39	1.5	＋0.06 －0.15	3	44.5	＋0.25 0	1.7	＋0.14 0	3.8	29
45	48.5	＋0.90 －0.39	1.5	＋0.06 －0.15	3	47.5	＋0.25 0	1.7	＋0.14 0	3.8	31
47	50.5	＋1.10 －0.46	1.5	＋0.06 －0.15	3	49.5	＋0.25 0	1.7	＋0.14 0	3.8	32
48	51.5	＋1.10 －0.46	1.5	＋0.06 －0.15	3	50.5	＋0.30 0	1.7	＋0.14 0	3.8	33
50	54.2	＋1.10 －0.46	2	＋0.06 －0.18	3	53	＋0.30 0	2.2	＋0.14 0	4.5	36
52	56.2	＋1.10 －0.46	2	＋0.06 －0.18	3	55	＋0.30 0	2.2	＋0.14 0	4.5	38
55	59.2	＋1.10 －0.46	2	＋0.06 －0.18	3	58	＋0.30 0	2.2	＋0.14 0	4.5	40
56	60.2	＋1.10 －0.46	2	＋0.06 －0.18	3	59	＋0.30 0	2.2	＋0.14 0	4.5	41
58	62.2	＋1.10 －0.46	2	＋0.06 －0.18	3	61	＋0.30 0	2.2	＋0.14 0	4.5	43
60	64.2	＋1.10 －0.46	2	＋0.06 －0.18	3	63	＋0.30 0	2.2	＋0.14 0	4.5	44
62	66.2	＋1.10 －0.46	2	＋0.06 －0.18	3	65	＋0.30 0	2.2	＋0.14 0	4.5	45
63	67.2	＋1.10 －0.46	2	＋0.06 －0.18	3	66	＋0.30 0	2.2	＋0.14 0	4.5	46
65	69.2	＋1.10 －0.46	2.5	＋0.07 －0.22	3	68	＋0.30 0	2.7	＋0.14 0	4.5	48
68	72.5	＋1.10 －0.46	2.5	＋0.07 －0.22	3	71	＋0.30 0	2.7	＋0.14 0	4.5	50
70	74.5	＋1.10 －0.46	2.5	＋0.07 －0.22	3	73	＋0.30 0	2.7	＋0.14 0	4.5	53
72	76.5	＋1.10 －0.46	2.5	＋0.07 －0.22	3	75	＋0.30 0	2.7	＋0.14 0	4.5	55
75	79.5	＋1.10 －0.46	2.5	＋0.07 －0.22	3	78	＋0.30 0	2.7	＋0.14 0	4.5	56
78	82.5	＋1.30 －0.54	2.5	＋0.07 －0.22	3	81	＋0.35 0	2.7	＋0.14 0	4.5	60
80	85.5	＋1.30 －0.54	2.5	＋0.07 －0.22	3	83.5	＋0.35 0	2.7	＋0.14 0	5.3	63
82	87.5	＋1.30 －0.54	2.5	＋0.07 －0.22	3	85.5	＋0.35 0	2.7	＋0.14 0	5.3	65
85	90.5	＋1.30 －0.54	2.5	＋0.07 －0.22	3	88.5	＋0.35 0	2.7	＋0.14 0	5.3	68
88	93.5	＋1.30 －0.54	2.5	＋0.07 －0.22	3	91.5	＋0.35 0	2.7	＋0.14 0	5.3	70
90	95.5	＋1.30 －0.54	2.5	＋0.07 －0.22	3	93.5	＋0.35 0	2.7	＋0.14 0	5.3	72
92	97.5	＋1.30 －0.54	2.5	＋0.07 －0.22	3	95.5	＋0.35 0	2.7	＋0.14 0	5.3	73
95	100.5	＋1.30 －0.54	2.5	＋0.07 －0.22	3	98.5	＋0.35 0	2.7	＋0.14 0	5.3	75
98	103.5	＋1.30 －0.54	2.5	＋0.07 －0.22	3	101.5	＋0.35 0	2.7	＋0.14 0	5.3	78
100	105.5	＋1.30 －0.54	2.5	＋0.07 －0.22	3	103.5	＋0.35 0	2.7	＋0.14 0	5.3	80
102	108	＋1.30 －0.54	3	＋0.07 －0.22	4	106	＋0.54 0	3.2	＋0.18 0	6	82
105	112	＋1.30 －0.54	3	＋0.07 －0.22	4	109	＋0.54 0	3.2	＋0.18 0	6	83
108	115	＋1.30 －0.54	3	＋0.07 －0.22	4	112	＋0.54 0	3.2	＋0.18 0	6	86
110	117	＋1.30 －0.54	3	＋0.07 －0.22	4	114	＋0.54 0	3.2	＋0.18 0	6	88
112	119	＋1.30 －0.54	3	＋0.07 －0.22	4	116	＋0.54 0	3.2	＋0.18 0	6	89
115	122	＋1.50 －0.63	3	＋0.07 －0.22	4	119	＋0.54 0	3.2	＋0.18 0	6	90
120	127	＋1.50 －0.63	3	＋0.07 －0.22	4	124	＋0.63 0	3.2	＋0.18 0	6	95
125	132	＋1.50 －0.63	3	＋0.07 －0.22	4	129	＋0.63 0	3.2	＋0.18 0	6	100
130	137	＋1.50 －0.63	3	＋0.07 －0.22	4	134	＋0.63 0	3.2	＋0.18 0	6	105
135	142	＋1.50 －0.63	3	＋0.07 －0.22	4	139	＋0.63 0	3.2	＋0.18 0	6	110
140	147	＋1.50 －0.63	3	＋0.07 －0.22	4	144	＋0.63 0	3.2	＋0.18 0	6	115
145	152	＋1.50 －0.63	3	＋0.07 －0.22	4	149	＋0.63 0	3.2	＋0.18 0	6	118
150	158	＋1.50 －0.63	3	＋0.07 －0.22	4	155	＋0.63 0	3.2	＋0.18 0	7.5	121
155	164	＋1.50 －0.63	3	＋0.07 －0.22	4	160	＋0.63 0	3.2	＋0.18 0	7.5	125
160	169	＋1.50 －0.63	3	＋0.07 －0.22	4	165	＋0.63 0	3.2	＋0.18 0	7.5	130
165	174.5	＋1.50 －0.63	3	＋0.07 －0.22	4	170	＋0.63 0	3.2	＋0.18 0	7.5	136
170	179.5	＋1.50 －0.63	3	＋0.07 －0.22	4	175	＋0.63 0	3.2	＋0.18 0	7.5	140
175	184.5	＋1.70 －0.72	3	＋0.07 －0.22	4	180	＋0.63 0	3.2	＋0.18 0	7.5	142
180	189.5	＋1.70 －0.72	3	＋0.07 －0.22	4	185	＋0.72 0	3.2	＋0.18 0	7.5	145
185	194.5	＋1.70 －0.72	3	＋0.07 －0.22	4	190	＋0.72 0	3.2	＋0.18 0	7.5	150
190	199.5	＋1.70 －0.72	3	＋0.07 －0.22	4	195	＋0.72 0	3.2	＋0.18 0	7.5	155
195	204.5	＋1.70 －0.72	3	＋0.07 －0.22	4	200	＋0.72 0	3.2	＋0.18 0	7.5	157
200	209.5	＋1.70 －0.72	3	＋0.07 －0.22	4	205	＋0.72 0	3.2	＋0.18 0	7.5	165

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
孔径/mm	8	9	10	11	12	13	14	15	16	17
每1000件钢制品的质量 ≈	0.09	0.10	0.23	0.26	0.28	0.31	0.50	0.54	0.57	0.61
孔径/mm	18	19	20	21	22	24	25	26	28	30
每1000件钢制品的质量 ≈	0.64	0.80	0.84	0.88	0.92	1.21	1.39	1.45	1.63	1.90
孔径/mm	31	32	34	35	36	37	38	40	42	45
每1000件钢制品的质量 ≈	1.97	2.02	3.04	3.13	3.22	3.31	3.39	4.13	4.33	5.24
孔径/mm	47	48	50	52	55	56	58	60	62	63
每1000件钢制品的质量 ≈	5.47	5.56	7.40	7.68	8.49	9.67	10.28	10.62	10.97	11.48
孔径/mm	65	68	70	72	75	78	80	82	85	88
每1000件钢制品的质量 ≈	14.63	16.89	17.37	17.84	20.20	20.84	23.34	24.32	25.18	27.82
孔径/mm	90	92	95	98	100	102	105	108	110	112
每1000件钢制品的质量 ≈	28.70	30.64	31.89	33.15	34.09	43.38	45.82	50.09	50.99	54.61
孔径/mm	115	120	125	130	135	140	145	150	155	160
每1000件钢制品的质量 ≈	56.43	58.77	65.48	72.53	75.30	78.06	83.13	88.67	94.93	97.92
孔径/mm	165	170	175	180	185	190	195	200
每1000件钢制品的质量 ≈	103.4	110.7	116.9	121.6	124.2	129.5	133.6	138.3
