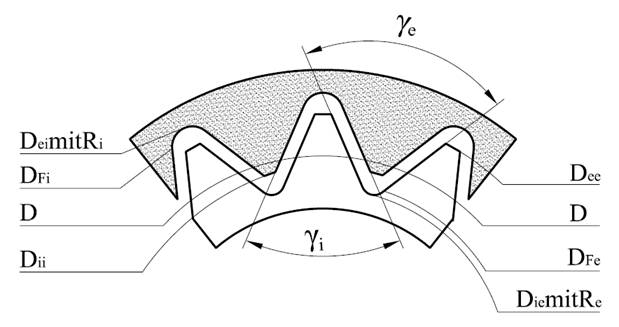

锯齿形内花键规格尺寸(DIN 5481：2005-06)
基本 规格	齿数	内花键 齿槽角	节圆 直径	内花键小径			渐开线 终止圆 直径	内花键 大径	内花键 齿根圆弧 半径
				基本	最大	最小
	Z	γi	D		Diimax	Diimin	DFimin min.	Dei etwa	Rimax max.
mm	—	°	mm	mm	mm	mm	mm	mm	mm
7×8	28	47.143	7.5	6.90	7.27	7.18	8.14	8.21	0.08
8×10	28	47.143	9	8.10	8.47	8.38	9.83	9.93	0.08
10×12	30	48.000	11	10.10	10.50	10.39	11.90	12.01	0.10
12×14	31	48.387	13	12.00	12.40	12.29	14.07	14.19	0.10
15×17	32	48.750	16	14.90	15.30	15.19	17.14	17.32	0.15
17×20	33	49.091	18.5	17.30	17.70	17.59	19.84	20.02	0.15
21×24	34	49.412	22	20.80	21.23	21.10	23.63	23.80	0.15
26×30	35	49.714	28	26.50	26.93	26.80	29.75	30.03	0.25
30×34	36	50.000	32	30.50	30.97	30.81	33.84	34.18	0.30
36×40	37	50.270	38	36.00	36.47	36.31	39.72	40.23	0.45
40×44	38	50.526	42	40.00	40.47	40.31	43.78	44.34	0.50
45×50	39	50.769	47.5	45.00	45.48	45.32	49.84	50.34	0.45
50×55	40	51.000	52.5	50.00	50.48	50.32	54.58	55.25	0.60
55×60	42	51.429	57.5	55.00	55.53	55.34	59.74	60.42	0.60
