销轴用平垫圈(GB/T 97.3—2000)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
标记示例： 公称规格为8mm、性能等级为160HV、不经表面处理的销轴用平垫圈的标记： 垫圈  GB/T 97.3  8

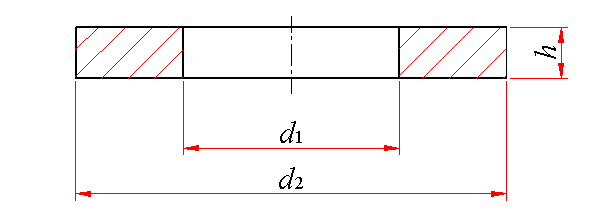

公称规格	内径 d1		外径 d2		厚度 h
	公称(mm)	max	公称(max)	min	公称	max	min
3	3	3.14	6	5.70	0.8	0.9	0.7
4	4	4.18	8	7.64	0.8	0.9	0.7
5	5	5.18	10	9.64	1	1.1	0.9
6	6	6.18	12	11.57	1.6	1.8	1.4
8	8	8.22	15	14.57	2	2.2	1.8
10	10	10.22	18	17.57	2.5	2.7	2.3
12	12	12.27	20	19.48	3	3.3	2.7
14	14	14.27	22	21.48	3	3.3	2.7
16	16	16.27	24	23.48	3	3.3	2.7
18	18	18.27	28	27.48	4	4.3	3.7
20	20	20.33	30	29.48	4	4.3	3.7
22	22	22.33	34	33.38	4	4.3	3.7
24	24	24.33	37	36.38	4	4.3	3.7
25	25	25.33	38	37.38	4	4.3	3.7
27	27	27.52	39	38	5	5.6	4.4
28	28	28.52	40	39	5	5.6	4.4
30	30	30.52	44	43	5	5.6	4.4
32	32	32.62	46	45	5	5.6	4.4
33	33	33.62	47	46	5	5.6	4.4
36	36	36.62	50	49	6	6.6	5.4
40	40	40.62	56	54.8	6	6.6	5.4
45	45	45.62	60	58.8	6	6.6	5.4
50	50	50.62	66	64.8	8	9	7
55	55	55.74	72	70.8	8	9	7
60	60	60.74	78	76.8	10	11	9
70	70	70.74	92	90.6	10	11	9
80	80	80.74	98	96.6	12	13.2	10.8
90	90	90.87	110	108.6	12	13.2	10.8
100	100	100.87	120	118.6	12	13.2	10.8
技术条件	材料	机械性能		公差产品等级	表面处理
		等级	硬度
	钢	160HV	160～250HV	A	不经处理；镀锌钝化；磷化 其他表面镀层或表面处理，应由供需双方协议

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
规 格/mm	3	4	5	6	8	10	12	14	16	18	20	22	24	25	27
每1000件钢制品的质量 ≈	0.133	0.237	0.462	1.07	1.99	3.45	4.74	5.33	5.92	11.34	12.33	16.57	19.56	20.20	24.41
规 格/mm	28	30	32	33	36	40	45	50	55	60	70	80	90	100	－
每1000件钢制品的质量 ≈	25.15	31.94	33.66	34.53	44.54	56.82	58.26	91.54	106.49	153.15	219.73	237.05	295.94	325.53	－
