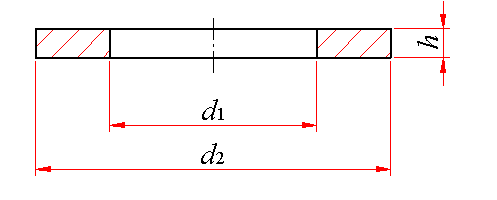

平垫圈—A级(GB/T 97.1—2002)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
标记示例： 标准系列、公称规格8mm、由钢制造的硬度等级为200HV级、不经表面处理、产品等级为A级的平垫圈的标记： 垫圈 GB/T 97.1 8 标准系列、公称规格8mm，由A2组不锈钢制造的硬度等级为200HV级、不经表面处理、产品等级为A级的平垫圈的标记： 垫圈 GB/T 97.1 8 A2
公称规格 (螺纹大径d )	内 径 d1 公称(min)	外 径 d2 公称(max)	厚 度 h		m≈ kg/1000件 钢制品
			公称	max
1.6	1.7	4	0.3	0.35	0.024
2	2.2	5	0.3	0.35	0.037
2.5	2.7	6	0.5	0.55	0.088
3	3.2	7	0.5	0.55	0.119
4	4.3	9	0.8	0.9	0.308
5	5.3	10	1	1.1	0.443
6	6.4	12	1.6	1.8	1.02
8	8.4	16	1.6	1.8	1.83
10	10.5	20	2	2.2	3.57
12	13	24	2.5	2.7	6.27
(14)	15	28	2.5	2.7	8.62
16	17	30	3	3.3	11.30
(18)	19	34	3	3.3	14.70
20	21	37	3	3.3	17.16
(22)	23	39	3	3.3	18.35
24	25	44	4	4.3	32.33
(27)	28	50	4	4.3	42.32
30	31	56	4	4.3	53.64
(33)	34	60	5	5.6	75.34
36	37	66	5	5.6	92.09
(39)	42	70	6	6.6	126.5
42	45	78	8	9	200.2
(45)	48	85	8	9	242.7
48	52	92	8	9	284.1
(52)	56	98	8	9	319.0
56	62	105	10	11	442.7
60	66	110	10	11	477.4
64	70	115	10	11	513.2
注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
优选尺寸
规 格/mm	1.6	2	2.5	3	4	5	6	8	10	12
每1000件钢制品的质量 ≈	0.024	0.037	0.088	0.119	0.308	0.443	1.02	1.83	3.57	6.27
规 格/mm	16	20	24	30	36	42	48	56	64	－
每1000件钢制品的质量 ≈	11.30	17.16	32.33	53.64	92.07	200.2	284.1	442.7	513.2	－

非优选尺寸
规 格/mm	14	18	22	27	33	39	45	52	60
每1000件钢制品的质量 ≈	8.62	14.70	18.35	42.32	75.34	126.5	242.7	319.0	477.4
